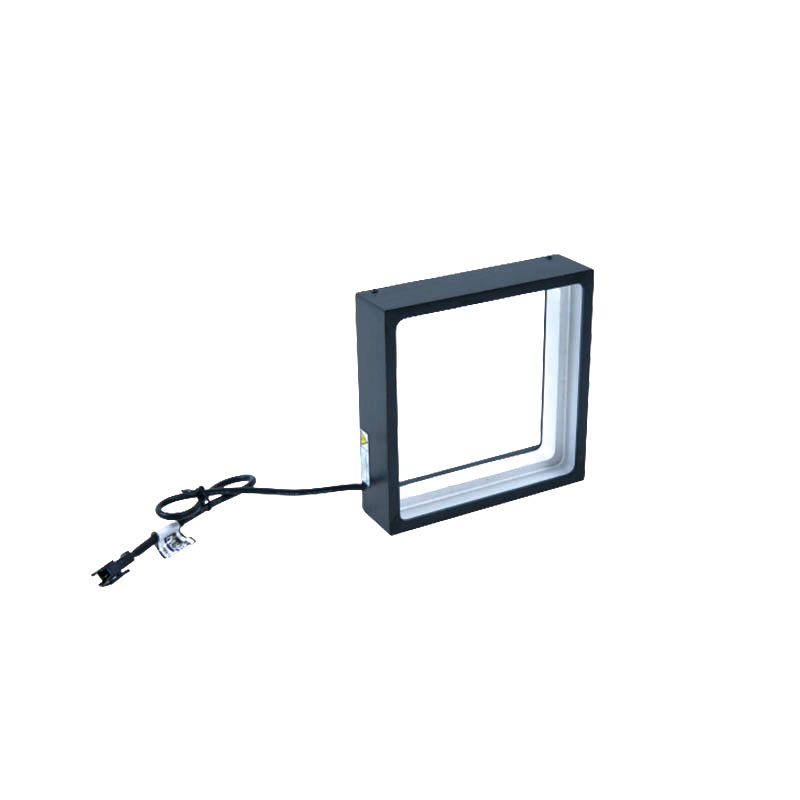

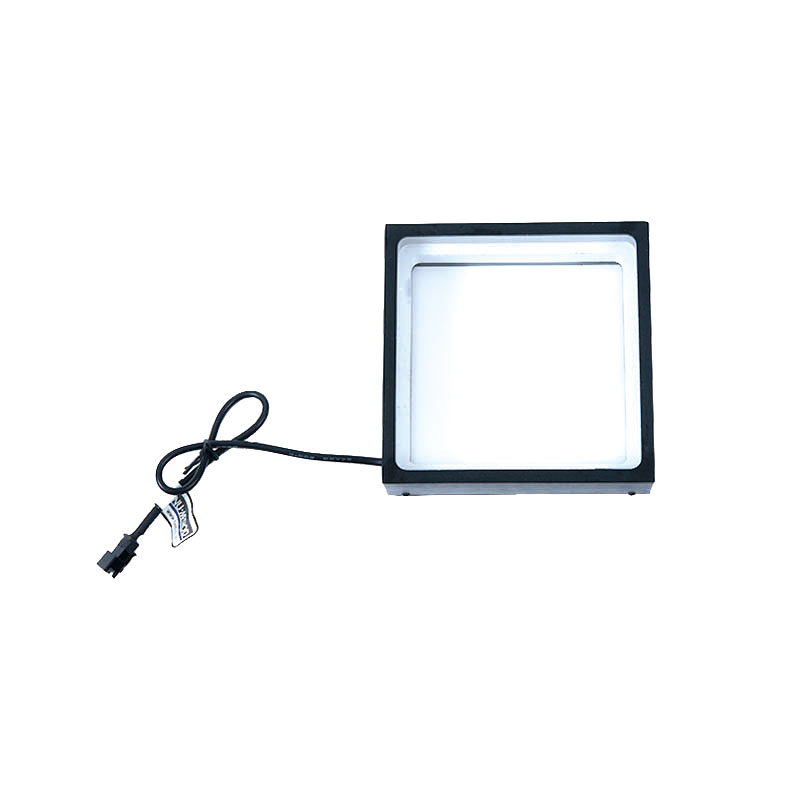

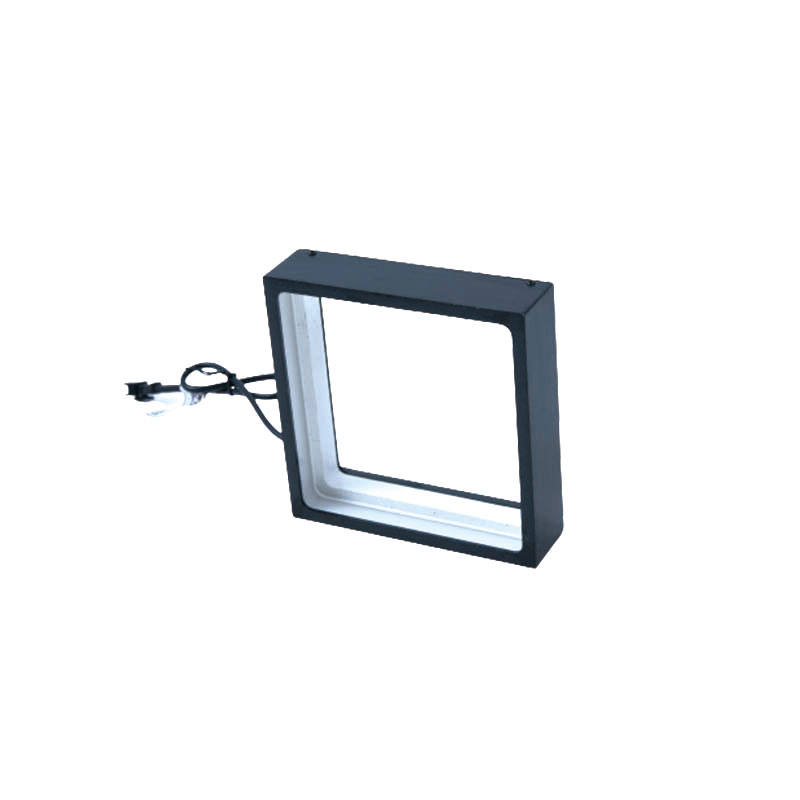

    方形低角度光源(58-SQ)

    方形低角度光源(58-SQ)

    余姚利帅机器视觉科技有限公司

    邮箱 : admin@numethod.com.cn 电话 : +138-67807043

    产品规格

    方形的出光面可以形成低角度的照射扩散光。



    1.产品特性



    SQ系列特殊的方形照射结构，形成了较大的方形高均匀度的扩散光，针对方形检测物体达到最 佳的低角度照射，可以很有效的避免环形光源无法照射到的四角轮廓，并且防止反射投影。



    2.成像说明图

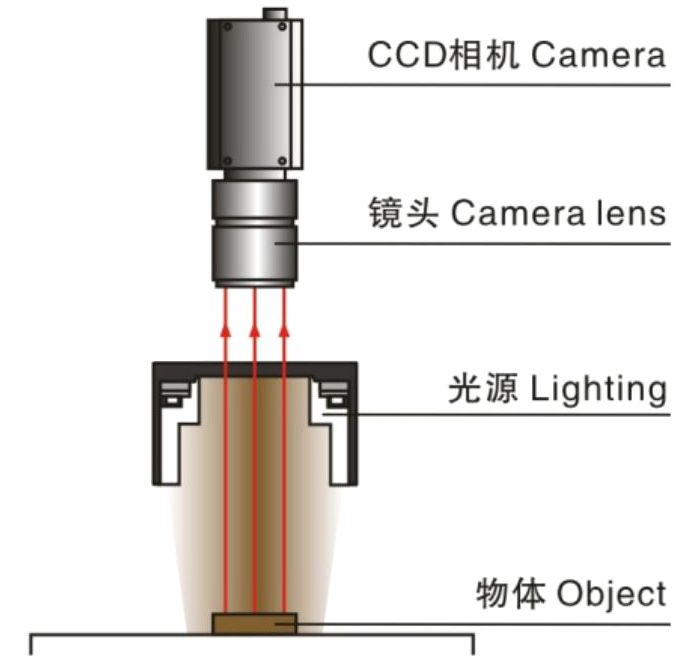

    CCD相机置于光源中孔上方，透过光源抓取被测物特征。



    *本图仅用于示意，与实物不一定完全相同

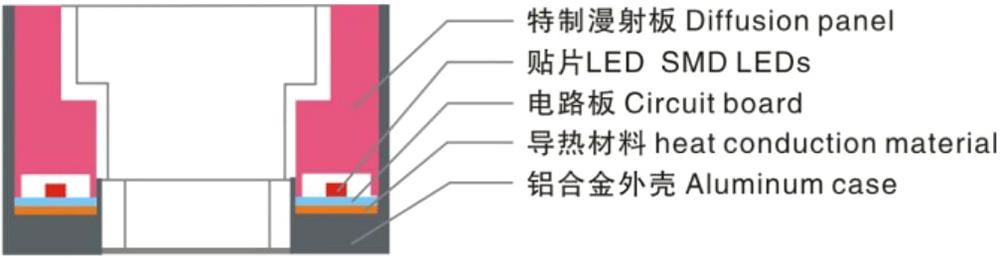

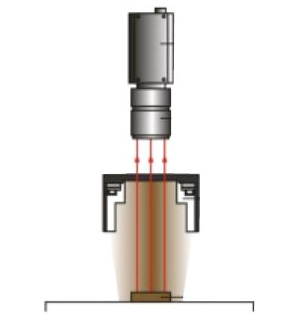

    方形低角度光源截面图





    照明结构效果图

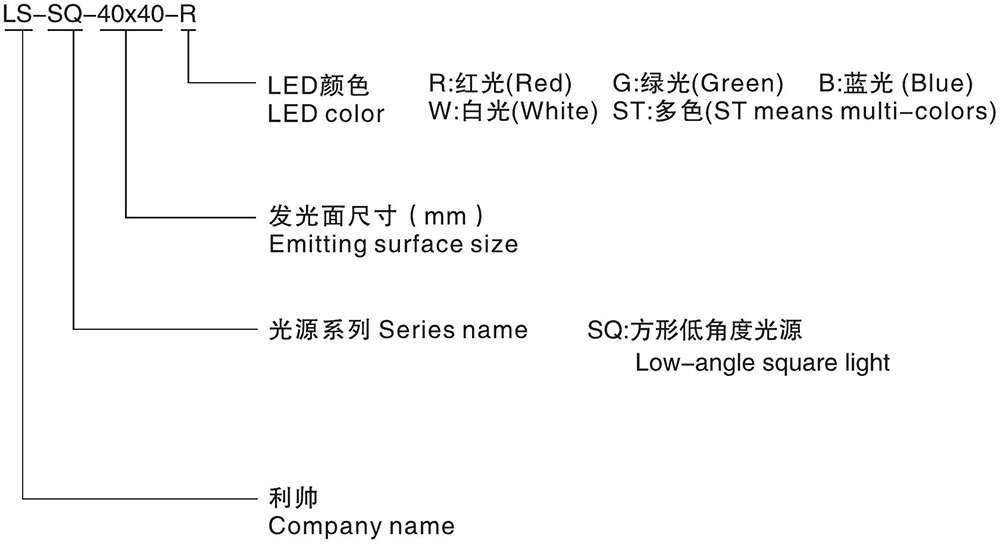

    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    接口
    ●

    ●●●

    LS-SQ-40×40

    ●●●●

    24V恒压

    2W

    2.5W

    0.1kg

    SM 2.54 3Pin

    LS-SQ-80×80

    		 ●●●●

    4W

    5W

    0.1kg

    LS-SQ-120×120

    		 ●●●●

    6W

    7.5W

    0.2kg



    ***以实物为准***



    5.应用领域



    1.印刷字符、标识检测

    2. BGA焊点检测

    3.金属表面划伤检测

    4.集成电路管脚检测

    5.烟盒表面检测



    6.应用案例



    PCB对位焊点检测

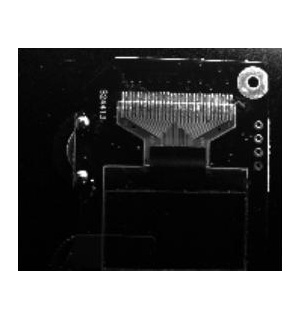

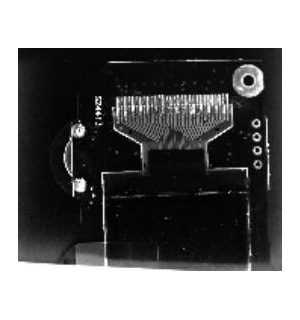

    实物图 打光方式 效果图

    7.产品服务

    光源颜色范围

    ● 620nm-630nm ● 460nm-475nm ● 520nm-530nm

    ● 3200K-7000K

    使用环境

    a.温度 0--40°C

    b.湿度20--85%RH(无结霜状态）

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制

    d.相机孔径、孔数、位置定制

    质保

    一年产品质保，并且提供技术支持

    8.光谱、均匀性图

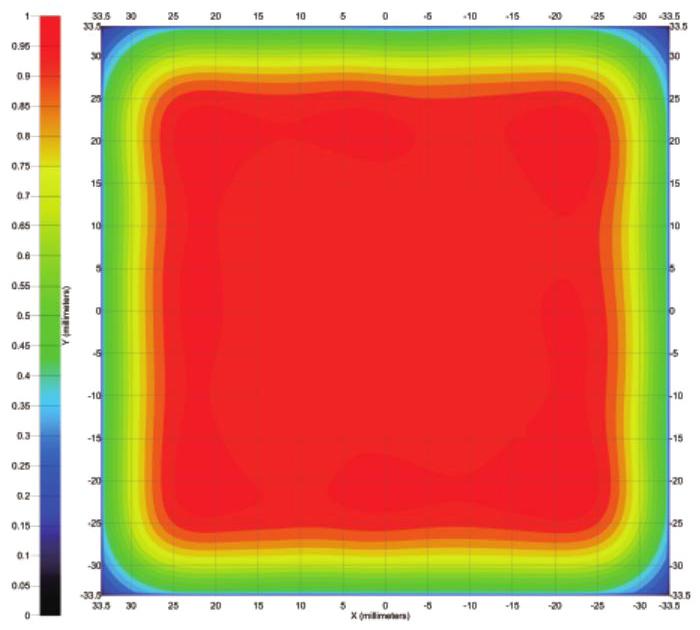

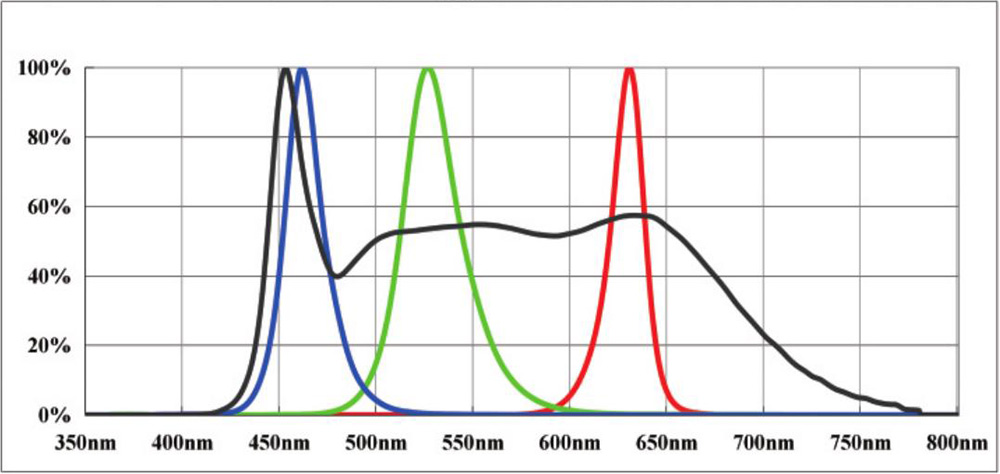

    光谱图 均匀性图(LS-SQ-40X40)



    9.外形尺寸图(mm)



    联系我们

    相关产品

    在线留言

    *我们尊重您的机密性，所有信息都受到保护。
