高密度LED排列，多角度反射扩散光，提供高均匀度输出照射光。
1.产品特性

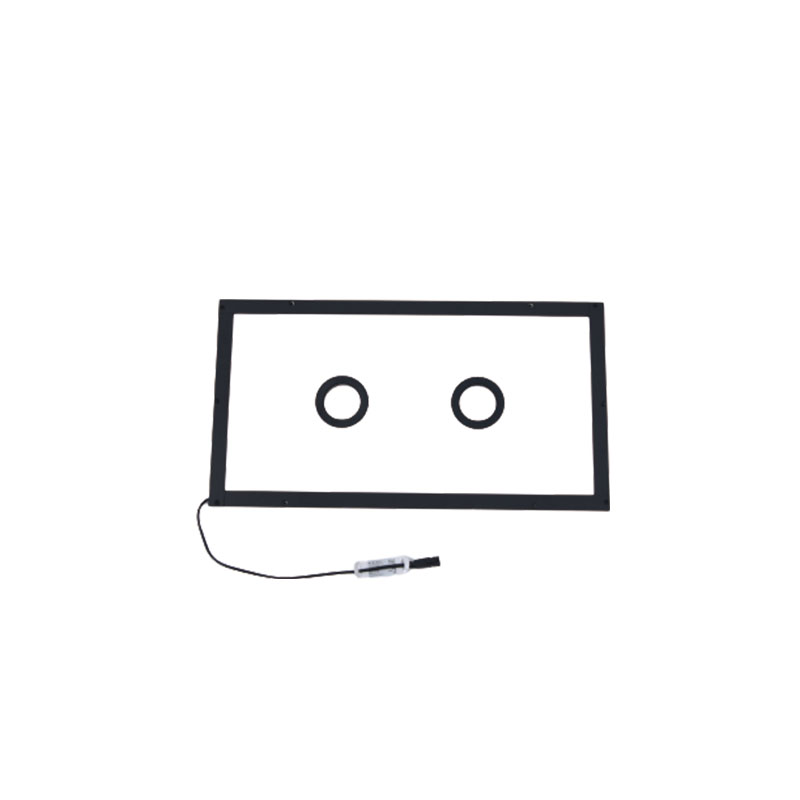

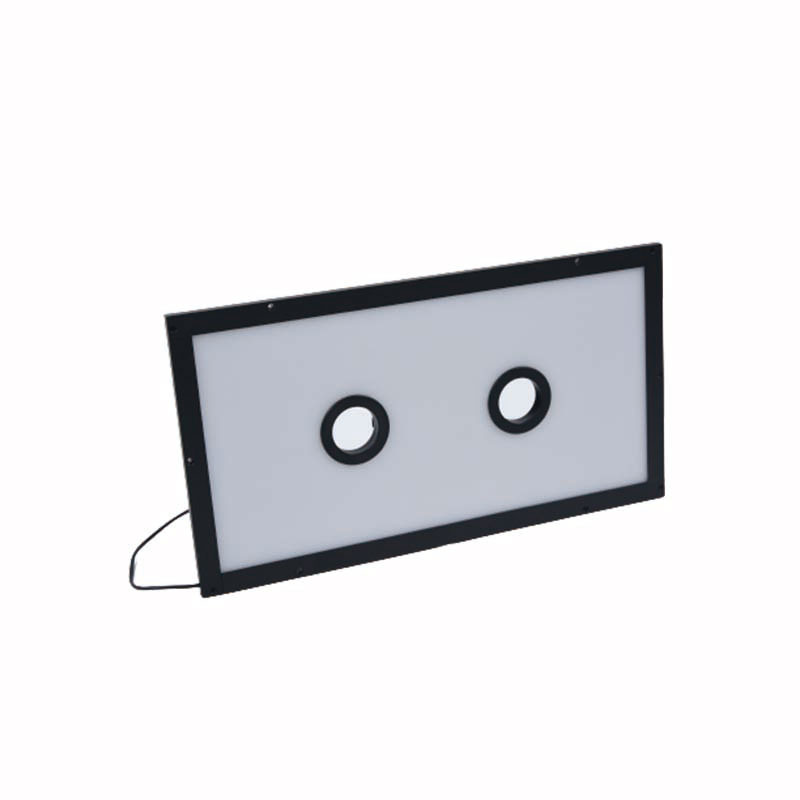

PLFR系列光源在PLF系列基础上保留原有的高均匀度、超大发光面、超薄的厚度、多种尺寸选 择的优点，在发光面的中间开孔，以便镜头的使用。

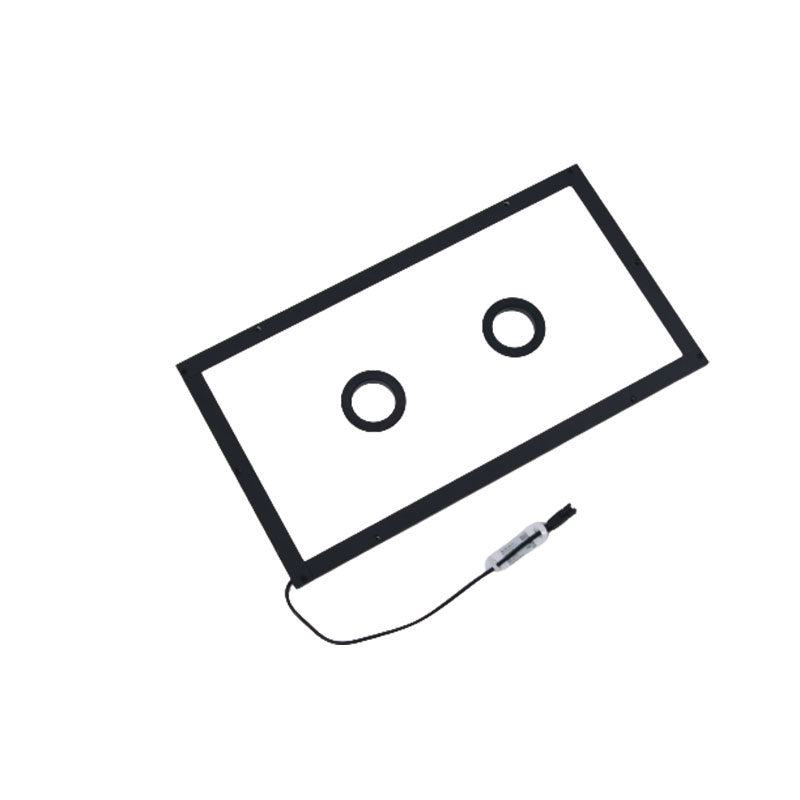

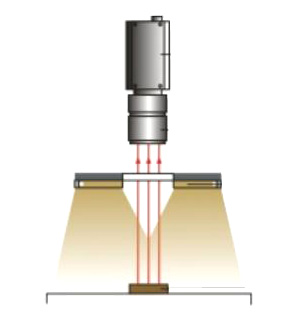

2.成像说明图
CCD相机透过PLFR光源中孔拍摄被测物。
*本图仅用于示意，与实物不一定完全相同
平面光源截面图
照明结构效果图

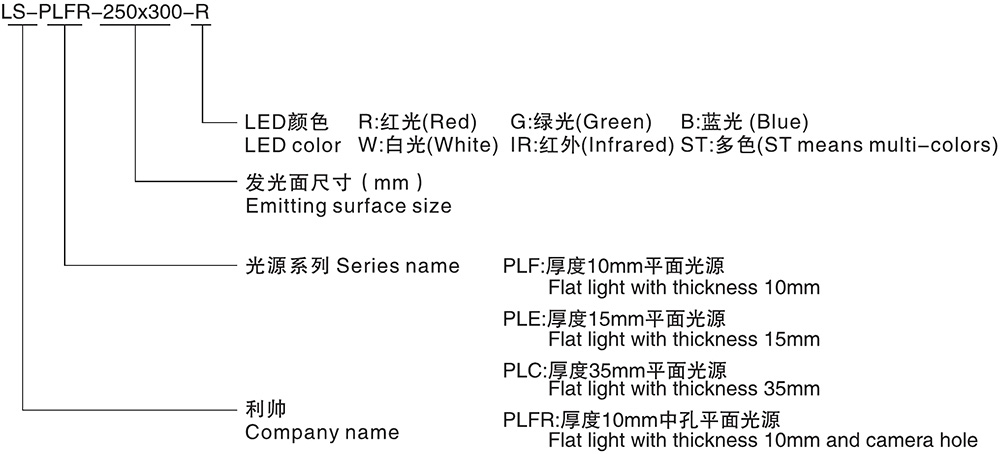

3.型号代码说明
4.产品选型表
|
型号 |
LED颜色 |
电压 |
功率 |
重量 |
相机孔位 |
接口 |
||
|
●IR |
●●● |
尺寸 |
孔数 |
|||||
|
LS-PLFR-250×300 |
●●●●IR |
24V恒压 |
4.8W |
6W |
1.2kg |
40 |
1 |
SM 2.54 3Pin |
|
LS-PLFR-300×210 |
●●●●IR |
4W |
5W |
1.0kg |
40 |
1 |
||
|
LS-PLFR-300×400 |
●●●●IR |
7.6W |
9.6W |
1.7kg |
40 |
1 |
||
|
LS-PLFR-344×304 |
●●●●IR |
6.6W |
8.3W |
1.5kg |
40 |
4 |
||
|
LS-PLFR-400×200 |
●●●●IR |
5.1W |
6.4W |
1.2kg |
40 |
2 |
||
|
LS-PLFR-500×500 |
●●●●IR |
17W |
19.5W |
3.9kg |
40 |
1 |
||
|
LS-PLFR-1000×1000 |
●●●●IR |
48V恒压/恒流 48V |
64W |
80W |
16kg |
40 |
1 |
G×16 4Pin |
***以实物为准***
5.应用领域
1.大体积产品定位
2.大面积原件识别
3.外形轮廓测量
4.产品包装检测
5.金属轮廓检测
6.应用案例

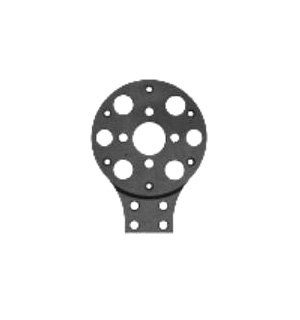

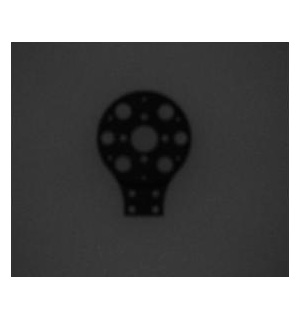

金属轮廓检测
 |
 |
 |
| 实物图 | 打光方式 | 效果图 |
7.产品服务
|
光源颜色范围 |
●620nm-630nm ●460nm-475nm ●520nm-530nm |
|
●3200K-7000K IR 750~950nm |
|
|
使用环境 |
a.温度 0--40°C |
|
b.湿度20--85%RH(无结霜状态） |
|
|
使用寿命 |
3万小时衰减5% |
|
配件选择 |
a.延长线 |
|
b.控制器 |
|
|
定制服务 |
a.光源尺寸定制 |
|
b.色温、亮度、波长定制 |
|
|
c.输出接口、输入电压、驱动方式定制 |
|
|
d.均匀度定制（最高95% ) |
|
|
e.安装方式定制 |
|
|
f.相机孔径、孔数、位置定制 |
|
|
g.多光谱定制 |
|
|
质保 |
一年产品质保，并且提供技术支持 |
8.光谱、均匀性图
| 光谱图 | 均匀性图(LS-PLFR-500×500) |
 |
 |

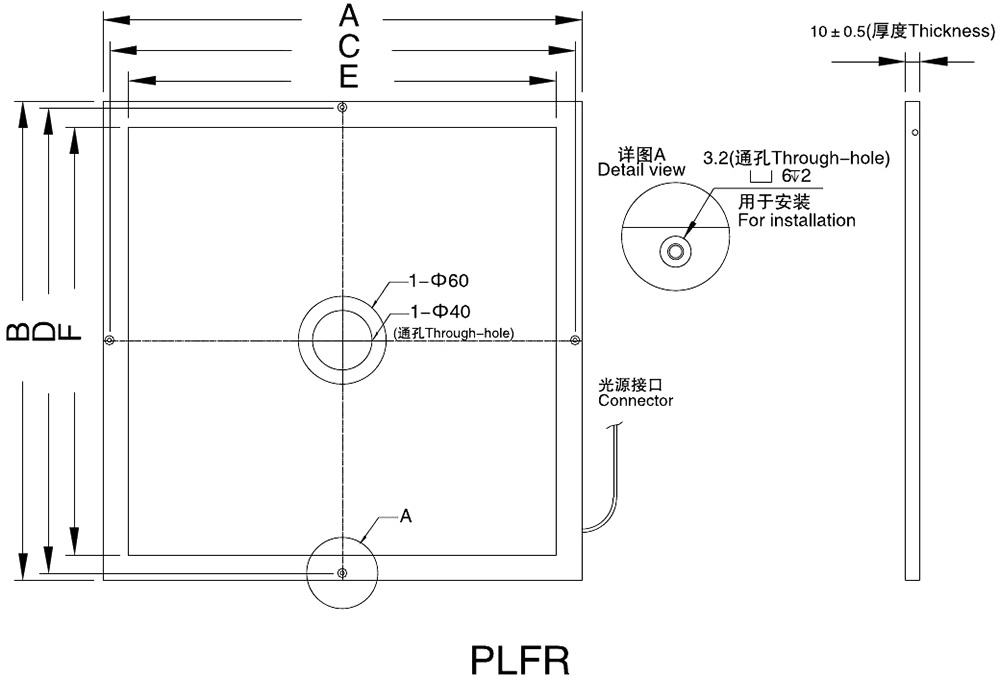

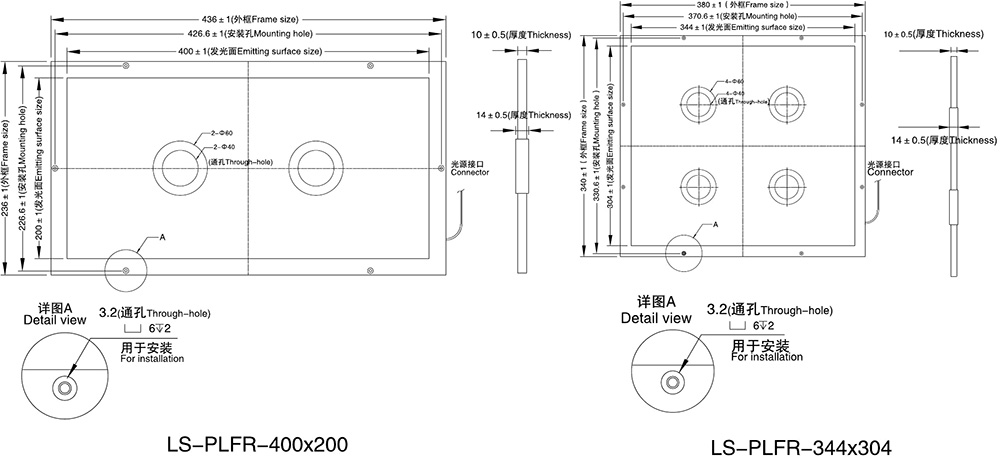

9.外形尺寸图(mm)
|
光源型号 |
单位（mm ) |
|||||
|
外框(± 1 mm) |
|
发光面(±Jmm) |
||||
|
A |
B |
C |
D |
E |
F |
|
|
LS-PLFR-250×300 |
286 |
336 |
276.6 |
326.6 |
250 |
300 |
|
LS-PLFR-300×210 |
336 |
246 |
326.6 |
236.6 |
300 |
210 |
|
LS-PLFR-300×400 |
336 |
436 |
326.6 |
426.6 |
300 |
400 |
|
LS-PLFR-344×304 |
380 |
340 |
370.6 |
330.6 |
344 |
304 |
|
LS-PLFR-400×200 |
436 |
236 |
426.6 |
226.6 |
400 |
200 |
|
LS-PLFR-500×500 |
536 |
536 |
526.6 |
526.6 |
500 |
500 |
***光源的尺寸可定制***
