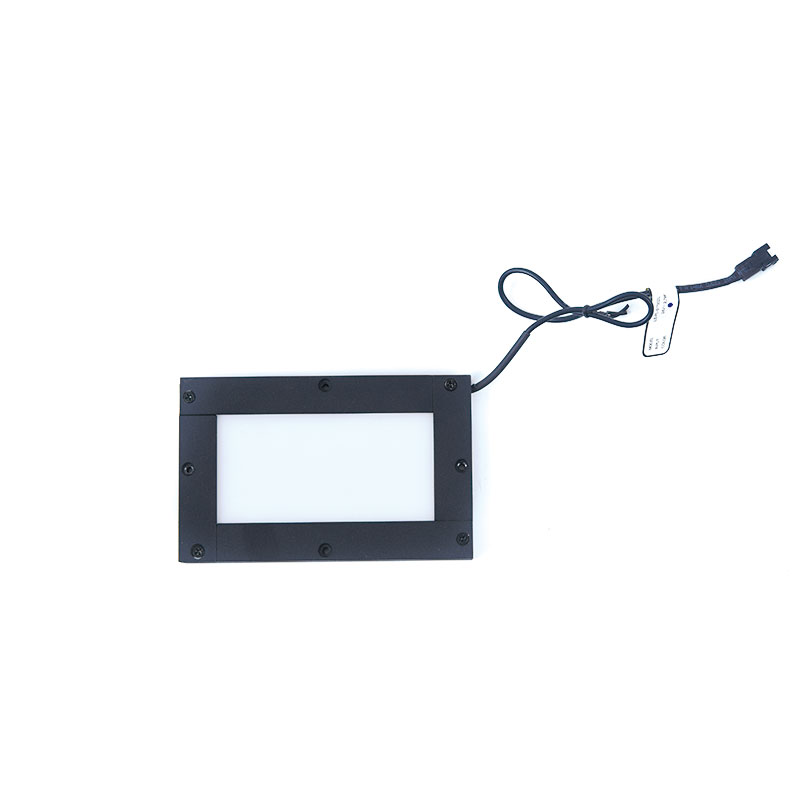

    平面光源(PLF-55)

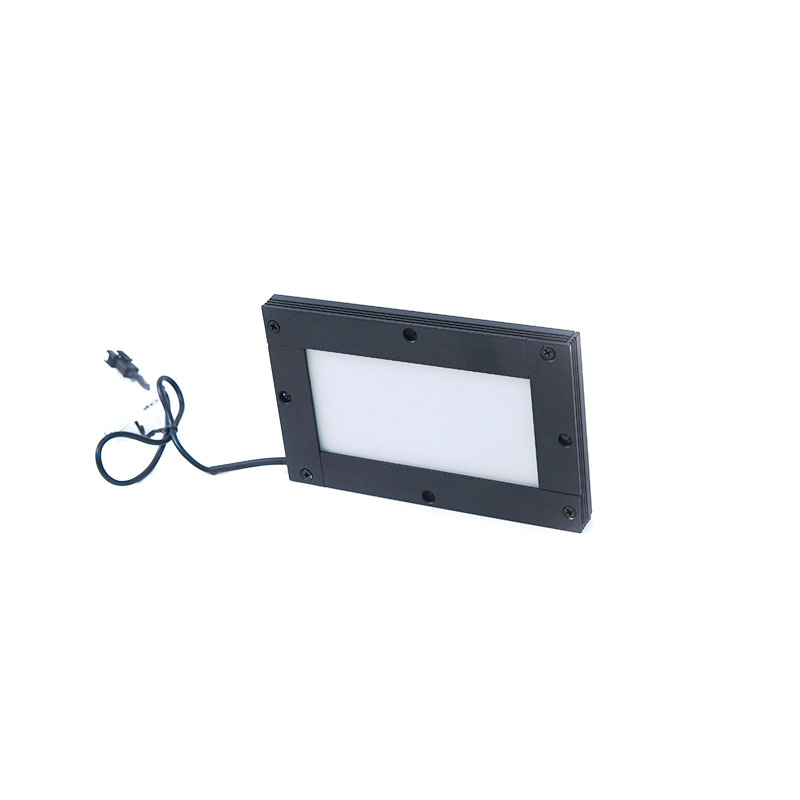

    平面光源(PLF-55)

    余姚利帅机器视觉科技有限公司

    产品规格

    PLF、PLE、PLC系列



    高均匀度、超薄超大平面照射扩散光。



    1.产品特性

    PLF、PLE、PLC系列光源使用侧发光方式,使照射的光更加的柔和均匀,可灵活选择不同发光 面尺寸,单色温或双色温可选。PLF厚度10mm最大尺寸500*500mm,PLE厚度15mm最大尺寸1200* 1200mm, PLC厚度35mm最大尺寸2000*2000mm。



    2.成像说明图

    CCD相机置于上方,通过平面光照射,抓取被测物特征。



    *本图仅用于示意,与实物不一定完全相同

    平面光源截面图

    照明结构效果图



    3.型号代码说明



    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    接口

    LS-PLF-51×102

    IR

    24V恒压

    2W

    2.7W

    0.02kg

    SM 2.54 3Pin

    LS-PLF-51×204

    IR

    3.5W

    6.5W

    0.2kg

    LS-PLF-180×150

    IR

    6.5W

    12W

    0.4kg

    LS-PLF-200×200

    IR

    4W

    6.5W

    0.7kg

    LS-PLF-350×250

    IR

    8.5W

    10.5W

    2.0kg

    LS-PLF-500×500

    IR

    17W

    19.5W

    3.9kg

    LS-PLE-640×458

    IR

    48V恒压

    18.5W

    23W

    5.5kg

    GX16 4Pin

    LS-PLE-968×648

    IR

    39W

    49W

    17kg

    LS-PLE-1120×960

    IR

    66W

    83W

    20kg

    LS-PLE-1160×500

    IR

    36W

    45W

    11.5kg

    LS-PLE-1160×1000

    IR

    72W

    90.5W

    21.5kg

    LS-PLC-1300×880

    IR

    64W

    80W

    24.5kg

    LS-PLC-2000×1000

    IR

    124.5W

    156W

    42kg

    LS-PLC-2000×2000

    IR

    160W

    200W

    77kg



    ***以实物为准***



    5.应用领域

    1.大型轮胎丝印检测

    2. LED坏点检测

    3.玻璃容器内的液检测

    4.电路板元件及丝印检测

    5.模组标定检测

    6.金属轮廓检测



    6.应用案例

    金属轮廓检测

    实物图 打光方式 效果图

    7.产品服务



    光源颜色范围

    620nm-630nm 460nm-475nm520nm-530nm

    3200K-7000K IR 750-950nm

    使用环境

    a.温度 0--40°C

    b.湿度20%-85%RH(无结霜状态)

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制

    d.均匀度定制(最高95% )

    e.安装方式定制

    f.多光谱定制

    质保

    一年产品质保,并且提供技术支持



    8.光谱、均匀性图



    光谱图 均匀性图(LS-PLF-200x200)



    9.外形尺寸图(mm)





    光源型号

    单位(mm )

    外框(±1mm)

    安装孔(± 1mm)

    发光面(± 1mm)

    A

    B

    C

    D

    E

    F

    LS-PLF-51×102

    87

    138

    77.6

    128.6

    51

    102

    LS-PLF-51×204

    87

    240

    77.6

    230.6

    51

    204

    LS-PLF-180×150

    216

    186

    206.6

    176.6

    180

    150

    LS-PLF-200×200

    236

    236

    226.6

    226.6

    200

    200

    LS-PLF-350×350

    386

    386

    376.6

    376.6

    350

    350

    LS-PLF-500×500

    536

    536

    526.6

    526.6

    500

    500

    ***光源的尺寸可定制***





    光源型号

    单位(mm)

    外框(± 1 mm)

    安装孔(± 1mm)

    发光面(± 1mm)

    A

    B

    C

    D

    E

    F

    LS-PLE-640×458

    670

    488

    659

    477

    640

    458

    LS-PLE-968×648

    998

    678

    987

    667

    968

    648

    LS-PLE-1120×960

    1150

    1010

    1139

    979

    1120

    960

    LS-PLE-1160×500

    1190

    530

    1179

    519

    1160

    500

    LS-PLE-1160×1000

    1190

    1030

    1179

    1019

    1160

    1000

    ***光源的尺寸可定制***





    光源型号

    单位Unit(mm )

    外框(± 1 mm)

    安装孔(± 1mm)

    发光面(±1mm)

    A

    B

    C

    D

    E

    F

    LS-PLC-1300×880

    1350

    930

    1335

    915

    1300

    880

    LS-PLC-2000×1000

    2050

    1050

    2035

    1035

    2000

    1000

    LS-PLC-2000×2000

    2050

    2050

    2035

    2035

    2000

    2000

    ***光源的尺寸可定制***
