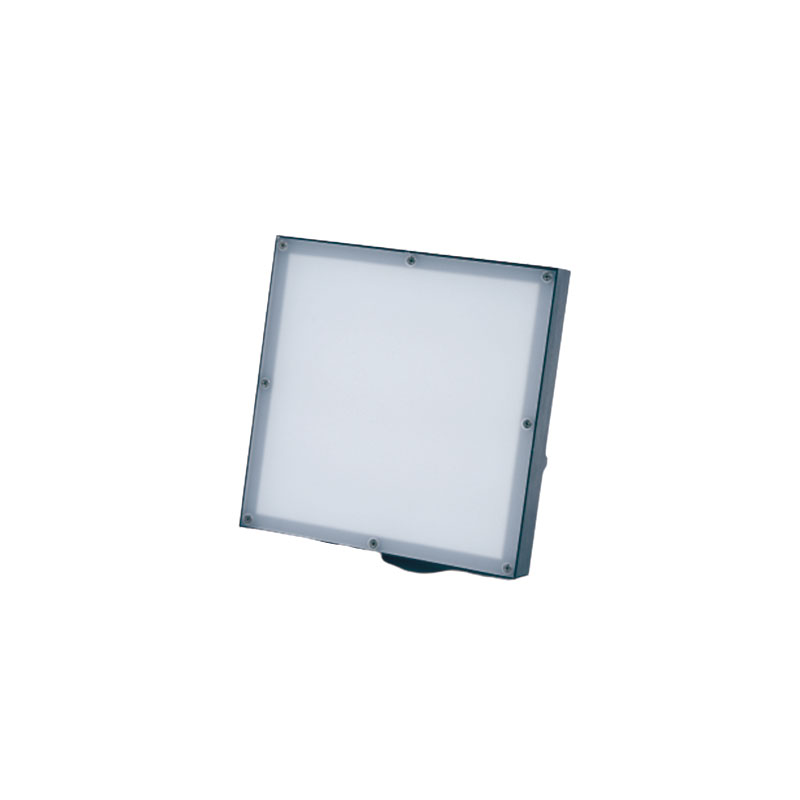

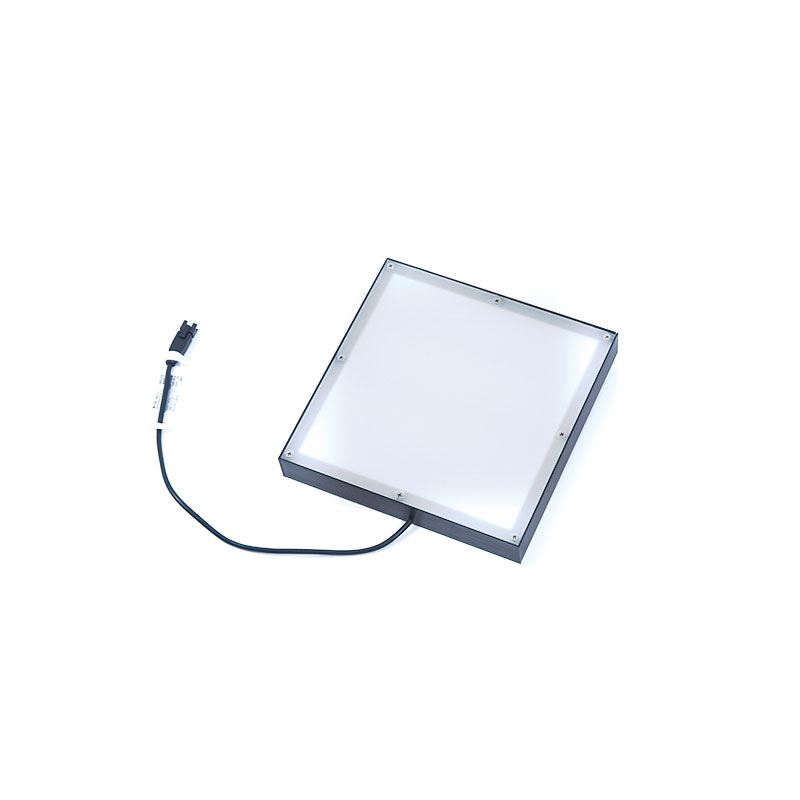

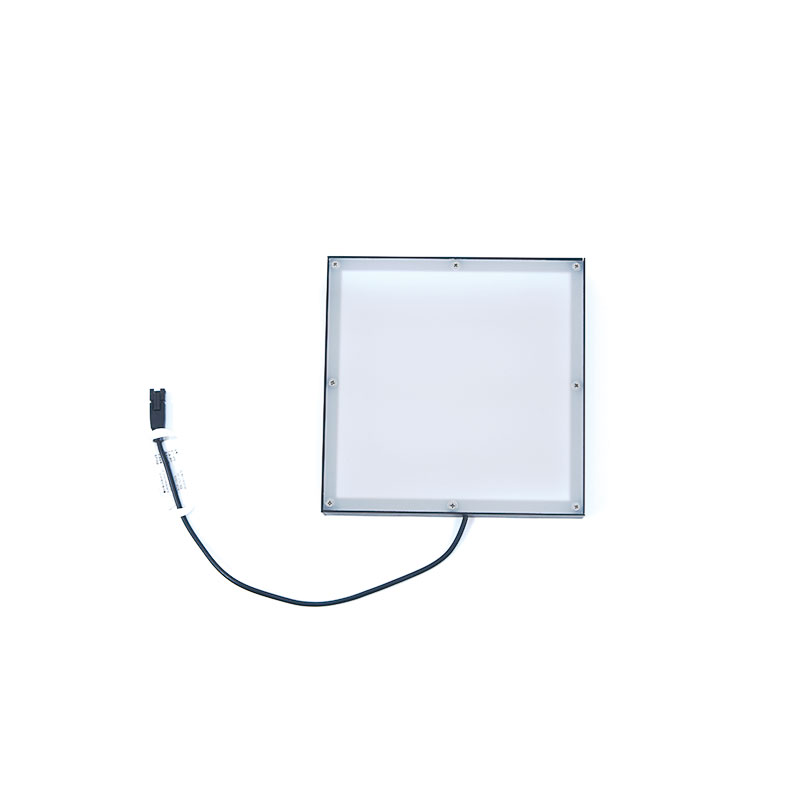

平面光源（BK-2）

平面光源（BK-2）

余姚利帅机器视觉科技有限公司

邮箱 : admin@numethod.com.cn 电话 : +138-67807043

产品规格

BK系列光源使用背发光方式，高亮度高均匀度。

1.产品特性

BK系列光源使用背发光方式，使用高亮度LED,高密度均匀排布，透过扩散板均匀照射，比侧发光光源亮度更高。

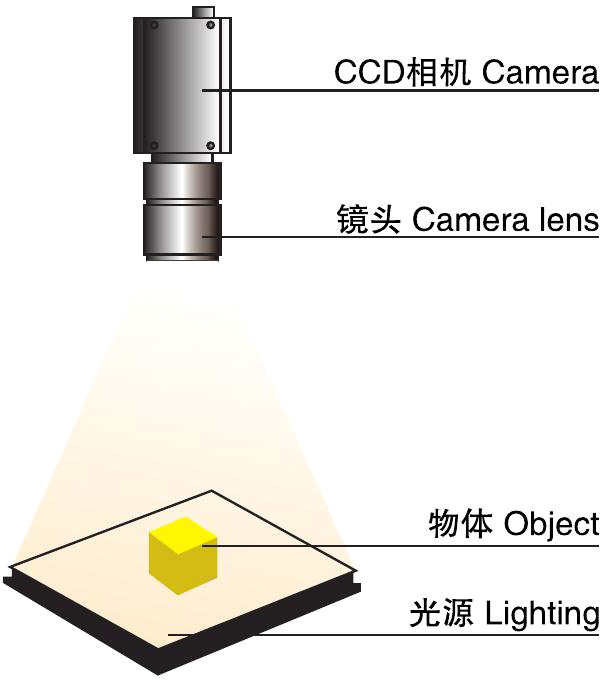

2.成像说明图

CCD相机置于上方，通过平面光照射，抓取被测物特征。

*本图仅用于示意，与实物不一定完全相同

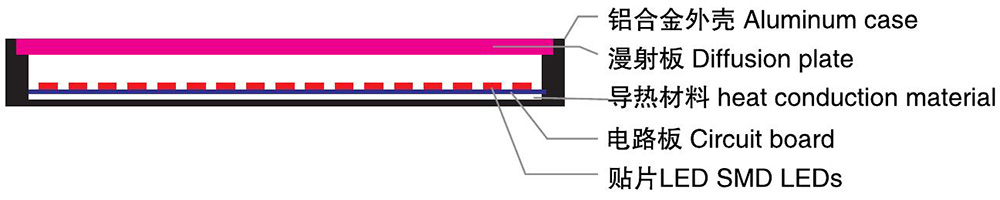

平面光源截面图

照明结构效果图

3.型号代码说明

4.产品选型表

型号	LED颜色	电压	功率		重量	接口
型号	LED颜色	电压	●IR	●●●	重量	接口
LS-BK-56×56	●●●●IR	24V恒压	3W	6.5W	0.2 kg	SM 2.54 3Pin
LS-BK-104×104	●●●●IR		7.2W	12W	3.3kg
LS-BK-120×120	●●●●IR		15.5W	25.8W	0.6kg
LS-BK-196×196	●●●●IR		18W	30W	6.2kg
LS-BK-210×210	●●●●IR		19.5W	32.1W	1.4kg
LS-BK-260×75	●●●●IR		11.7W	19.5W	0.2kg
LS-BK-260×90	●●●●IR		14W	23.4W	0.7 kg
LS-BK-270×270	●●●●IR		21.6W	36W	2.4kg
LS-BK-314×314	●●●●IR		22.8W	38W	2.6kg
LS-BK-350×350	●●●●IR		23.4W	39W	0.9kg
LS-BK-500×500	●●●●IR		24W	40W	0.2 kg
LS-BK-820×720	●●●●IR	48V恒压/恒流	45W	75W	8.7kg	G×16 4Pin
LS-BK-1400×1100	●●●●IR	48V恒压/恒流	120W	200W	11.8kg	G×16 4Pin

5.应用领域

1.外形轮廓检测

2.尺寸测量

3.透明物体划痕检测

4.机械零件尺寸检测

6.应用案例

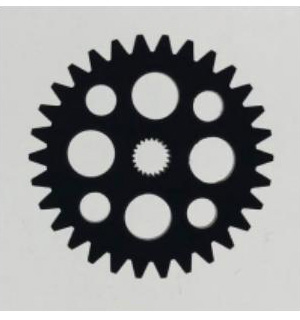

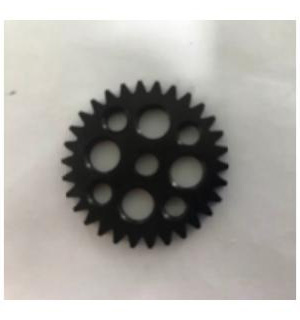

金属轮廓检测


实物图	打光方式	效果图

7.产品服务

光源颜色范围	●620nm～630nm ●460nm～475nm ● 520nm～530nm
光源颜色范围	●3200K～7000K IR750～950nm
使用环境	a.温度 0--40°C
使用环境	b.湿度20--85%RH(无结霜状态）
使用寿命	3万小时衰减5%
配件选择	a.延长线
配件选择	b.控制器
定制服务	a.光源尺寸定制
	b.色温、亮度、波长定制
	c.输出接口、输入电压、驱动方式定制
	d.均匀度定制（最高95% )
	e.安装方式定制
	f.多光谱定制
质保	一年产品质保，并且提供技术支持

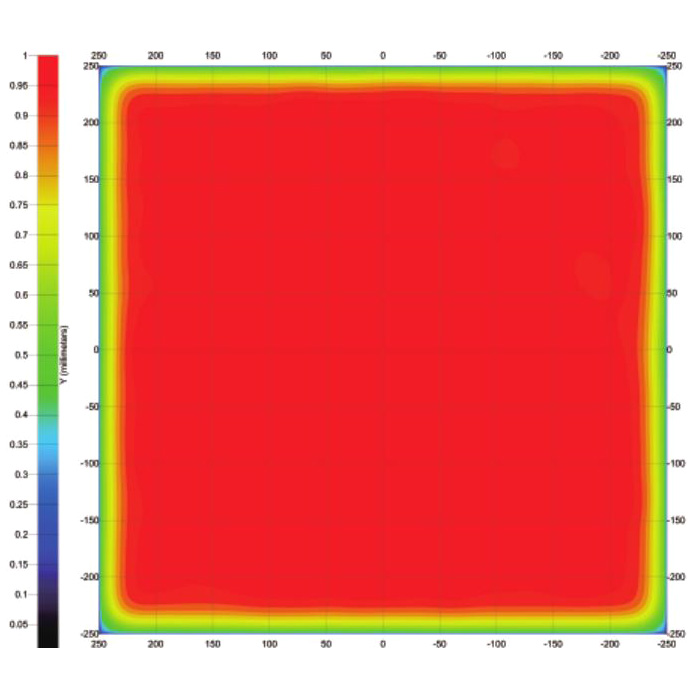

8.光谱、均匀性图

光谱图	均匀性图（LS-BK-500x500）

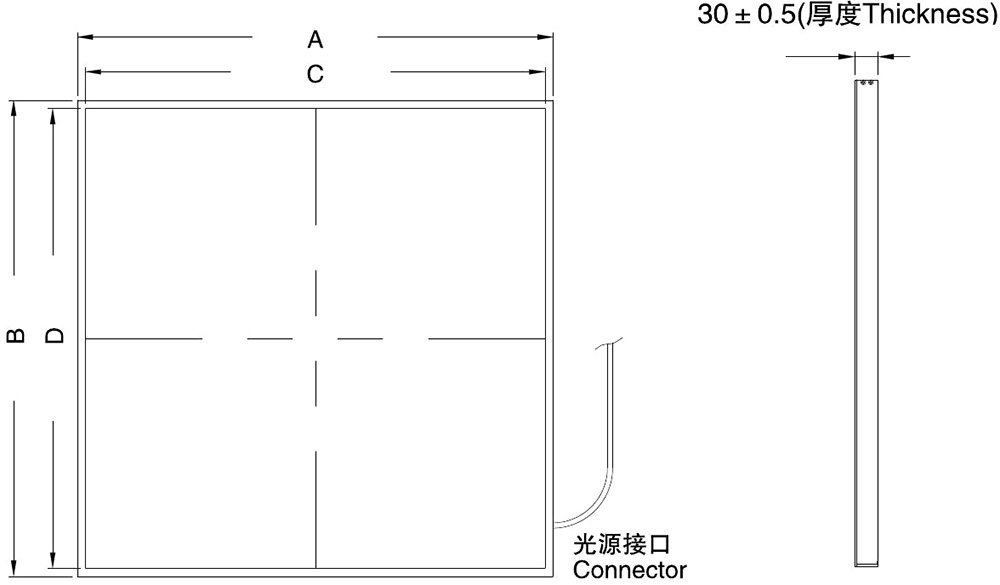

9.外形尺寸图(mm)

光源型号	单位(mm )
	外框(±1 mm)		发光面(±1mm)
	A	B	C	D
LS-BK-104×104	124	124	104	104
LS-BK-196×196	216	216	196	196
LS-BK-260×75	290	95	260	75
LS-BK-260×90	290	110	260	90
LS-BK-270×270	290	290	270	270
LS-BK-314×314	334	334	314	314
LS-BK-350×350	370	370	350	350
LS-BK-500×500	520	520	500	500
LS-BK-820×720	840	740	820	720
LS-BK-1400×1100	1420	1120	1400	1100

***光源的尺寸可定制***
