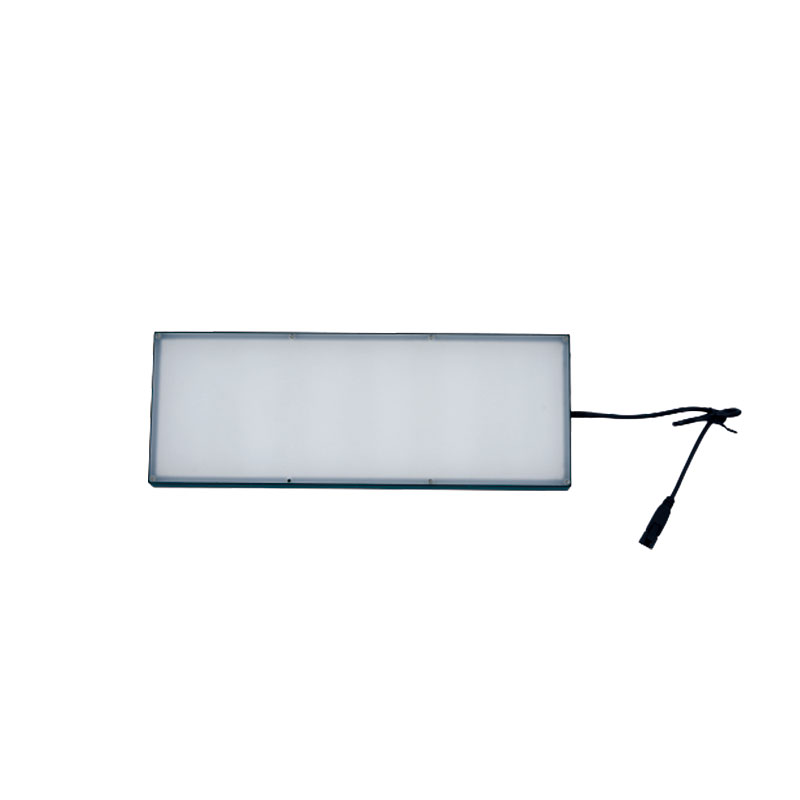

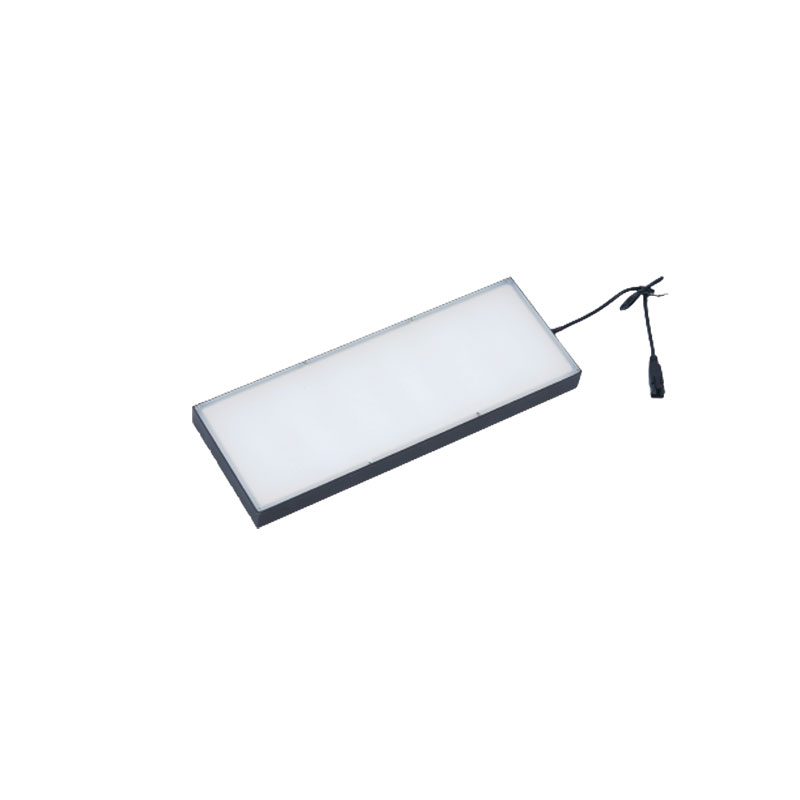

BK系列光源使用背发光方式,高亮度高均匀度。
1.产品特性
BK系列光源使用背发光方式,使用高亮度LED,高密度均匀排布,透过扩散板均匀照射,比侧发 光光源亮度更高。
2.成像说明图
CCD相机置于上方,通过平面光照射,抓取被测物特征。
*本图仅用于示意,与实物不一定完全相同
平面光源截面图
照明结构效果图
3.型号代码说明
4.产品选型表
型号 |
LED颜色 |
电压 |
功率 |
重量
|
接口 |
|
●IR |
●●● |
|||||
LS-BK-56×56 |
●●●●IR |
24V恒压 |
3W |
6.5W |
0.2 kg |
SM 2.54 3Pin |
LS-BK-104×104 |
●●●●IR |
7.2W |
12W |
3.3kg |
||
LS-BK-120×120 |
●●●●IR |
15.5W |
25.8W |
0.6kg |
||
LS-BK-196×196 |
●●●●IR |
18W |
30W |
6.2kg |
||
LS-BK-210×210 |
●●●●IR |
19.5W |
32.1W |
1.4kg |
||
LS-BK-260×75 |
●●●●IR |
11.7W |
19.5W |
0.2kg |
||
LS-BK-260×90 |
●●●●IR |
14W |
23.4W |
0.7 kg |
||
LS-BK-270×270 |
●●●●IR |
21.6W |
36W |
2.4kg |
||
LS-BK-314×314 |
●●●●IR |
22.8W |
38W |
2.6kg |
||
LS-BK-350×350 |
●●●●IR |
23.4W |
39W |
0.9kg |
||
LS-BK-500×500 |
●●●●IR |
24W |
40W |
0.2 kg |
||
LS-BK-820×720 |
●●●●IR |
48V恒压/恒流 |
45W |
75W |
8.7kg |
G×16 4Pin |
LS-BK-1400×1100 |
●●●●IR |
120W |
200W |
11.8kg |
5.应用领域
1.外形轮廓检测
2.尺寸测量
3.透明物体划痕检测
4.机械零件尺寸检测
6.应用案例
金属轮廓检测
![]() |
![]() |
![]() |
实物图 | 打光方式 | 效果图 |
7.产品服务
光源颜色范围 |
●620nm~630nm ●460nm~475nm ● 520nm~530nm |
●3200K~7000K IR750~950nm |
|
使用环境 |
a.温度 0--40°C |
b.湿度20--85%RH(无结霜状态) |
|
使用寿命 |
3万小时衰减5% |
配件选择 |
a.延长线 |
b.控制器 |
|
定制服务 |
a.光源尺寸定制 |
b.色温、亮度、波长定制 |
|
c.输出接口、输入电压、驱动方式定制 |
|
d.均匀度定制(最高95% ) |
|
e.安装方式定制 |
|
f.多光谱定制 |
|
质保 |
一年产品质保,并且提供技术支持 |
8.光谱、均匀性图
光谱图 | 均匀性图(LS-BK-500x500) |
![]() |
![]() |
9.外形尺寸图(mm)
光源型号 |
单位(mm ) |
|||
外框(±1 mm) |
发光面(±1mm) |
|||
A |
B |
C |
D |
|
LS-BK-104×104 |
124 |
124 |
104 |
104 |
LS-BK-196×196 |
216 |
216 |
196 |
196 |
LS-BK-260×75 |
290 |
95 |
260 |
75 |
LS-BK-260×90 |
290 |
110 |
260 |
90 |
LS-BK-270×270 |
290 |
290 |
270 |
270 |
LS-BK-314×314 |
334 |
334 |
314 |
314 |
LS-BK-350×350 |
370 |
370 |
350 |
350 |
LS-BK-500×500 |
520 |
520 |
500 |
500 |
LS-BK-820×720 |
840 |
740 |
820 |
720 |
LS-BK-1400×1100 |
1420 |
1120 |
1400 |
1100 |
***光源的尺寸可定制***
