    • 平面光源（PLFR-2）

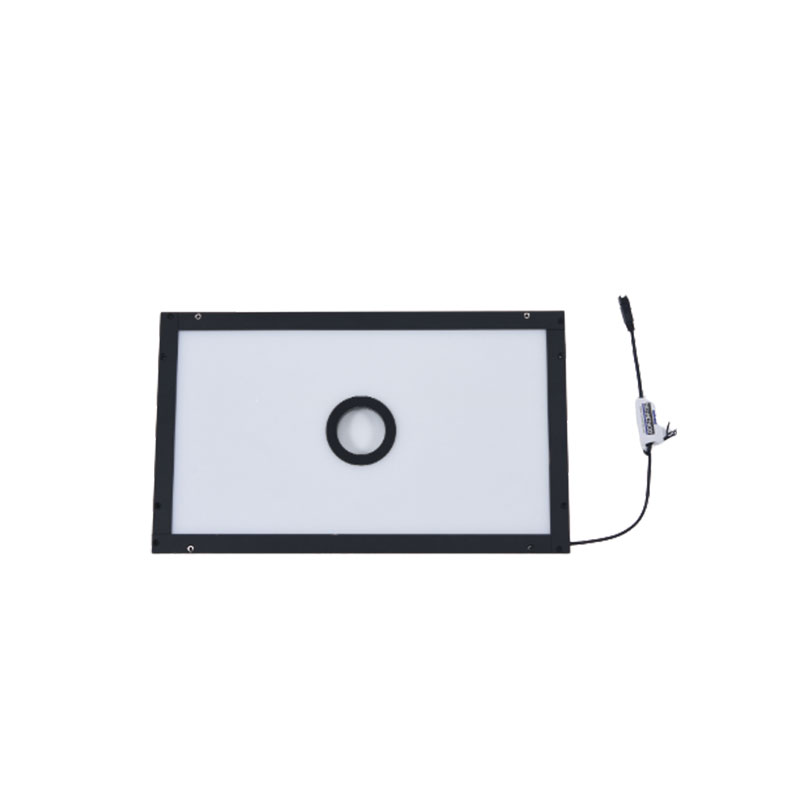

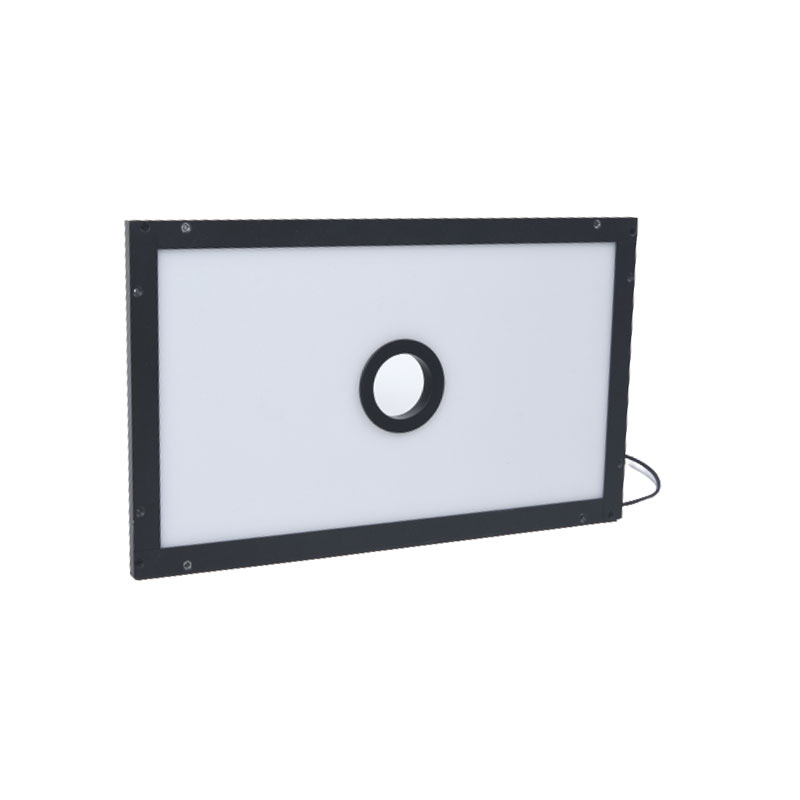

    平面光源（PLFR-2）

    平面光源（PLFR-2）

    余姚利帅机器视觉科技有限公司

    邮箱 : admin@numethod.com.cn 电话 : +138-67807043

    产品规格

    高密度LED排列，多角度反射扩散光，提供高均匀度输出照射光。



    1.产品特性



    PLFR系列光源在PLF系列基础上保留原有的高均匀度、超大发光面、超薄的厚度、多种尺寸选 择的优点，在发光面的中间开孔，以便镜头的使用。

    2.成像说明图



    CCD相机透过PLFR光源中孔拍摄被测物。



    *本图仅用于示意，与实物不一定完全相同





    平面光源截面图




    照明结构效果图



    3.型号代码说明



    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    相机孔位

    接口

    ●IR

    ●●●

    尺寸

    孔数

    LS-PLFR-250×300

    ●●●●IR

    24V恒压

    4.8W

    6W

    1.2kg

    40

    1

    SM 2.54 3Pin

    LS-PLFR-300×210

    ●●●●IR

    4W

    5W

    1.0kg

    40

    1

    LS-PLFR-300×400

    ●●●●IR

    7.6W

    9.6W

    1.7kg

    40

    1

    LS-PLFR-344×304

    ●●●●IR

    6.6W

    8.3W

    1.5kg

    40

    4

    LS-PLFR-400×200

    ●●●●IR

    5.1W

    6.4W

    1.2kg

    40

    2

    LS-PLFR-500×500

    ●●●●IR

    17W

    19.5W

    3.9kg

    40

    1

    LS-PLFR-1000×1000

    ●●●●IR

    48V恒压/恒流 48V

    64W

    80W

    16kg

    40

    1

    G×16 4Pin

    ***以实物为准***



    5.应用领域



    1.大体积产品定位

    2.大面积原件识别

    3.外形轮廓测量

    4.产品包装检测

    5.金属轮廓检测



    6.应用案例



    金属轮廓检测



    实物图 打光方式 效果图

    7.产品服务

    光源颜色范围

    ●620nm-630nm ●460nm-475nm ●520nm-530nm

    ●3200K-7000K  IR 750~950nm

    使用环境

    a.温度 0--40°C

    b.湿度20--85%RH(无结霜状态）

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制

    d.均匀度定制（最高95% )

    e.安装方式定制

    f.相机孔径、孔数、位置定制

    g.多光谱定制

    质保

    一年产品质保，并且提供技术支持



    8.光谱、均匀性图



    光谱图 均匀性图(LS-PLFR-500×500)



    9.外形尺寸图(mm)





    光源型号

    单位（mm )

    外框(± 1 mm)



    发光面(±Jmm)

    A

    B

    C

    D

    E

    F

    LS-PLFR-250×300

    286

    336

    276.6

    326.6

    250

    300

    LS-PLFR-300×210

    336

    246

    326.6

    236.6

    300

    210

    LS-PLFR-300×400

    336

    436

    326.6

    426.6

    300

    400

    LS-PLFR-344×304

    380

    340

    370.6

    330.6

    344

    304

    LS-PLFR-400×200

    436

    236

    426.6

    226.6

    400

    200

    LS-PLFR-500×500

    536

    536

    526.6

    526.6

    500

    500


    ***光源的尺寸可定制***
