    • 条形光源（SLAC）

    条形光源（SLAC）

    条形光源（SLAC）

    余姚利帅机器视觉科技有限公司

    邮箱 : admin@numethod.com.cn 电话 : +138-67807043

    产品规格

    采用插件式高亮LED，小角度散射光。漫反射条可选，使光更加柔和。



    1.产品特性



    SLA系列光源，小角度散射光，铝型材便于LED散热，可选择不同尺寸，色温/波长，背部沟 槽方便机构安装，根据被测物特征，可以建立光源组，并通过机构调整照射角度。



    2.成像说明图



    背部沟槽方便机构安装，用于不同长度光源安装和调整角度，

    便于CCD拍摄抓取被测试物体的特征。



    *本图仅用于示意，与实物不一定完全相同

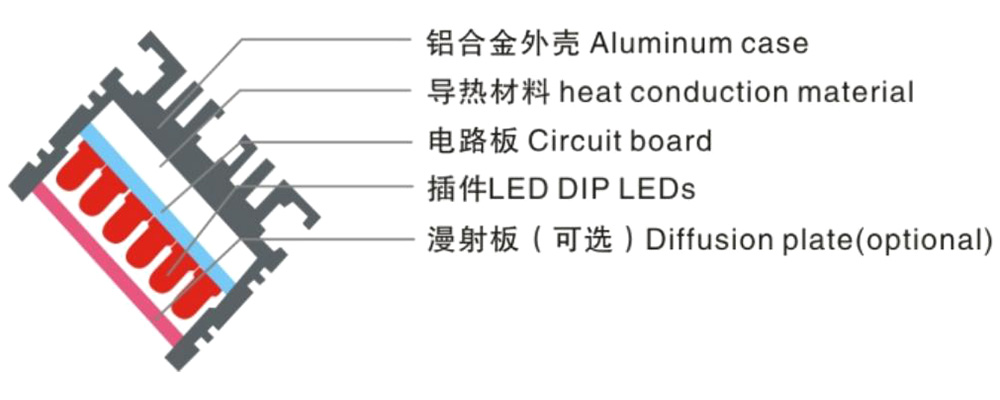

    条形光源截面图

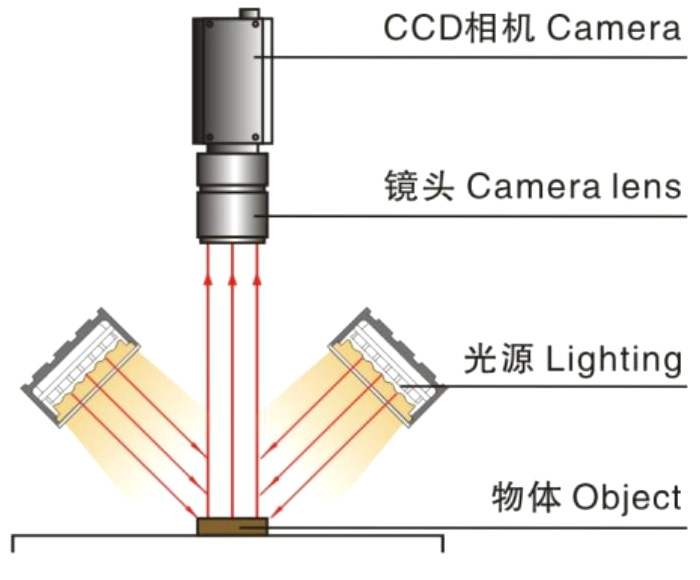

    照明结构效果图



    3.型号代码说明





    4.产品选型表

    型号

    LED颜色

    LED排数

    电压

    功率

    重量

    接口

    ●IR

    ●●●

    LS-SLA-250x30

    ●●●●IR

    5

    24V恒压

    11W

    16.5W

    0.2kg

    SM 2.54 3Pin

    LS-SLA-300x30

    ●●●●IR

    5

    19W

    22.5W

    0.2kg



    5.应用领域



    1.印刷品字符检测

    2.LED面板检测

    3.图像扫描



    长度为50mm的倍数增加

    ***以实物为准***



    6.应用案例

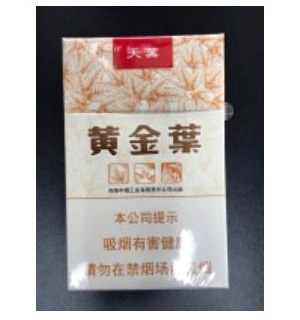

    烟盒包装字符检测

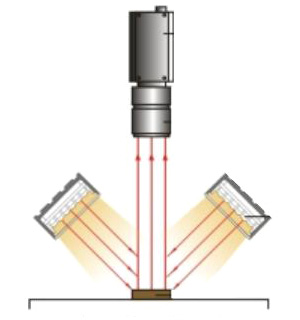

    实物图 打光方式 效果图



    7.产品服务



    光源颜色范围

    ● 620nm-630nm ●460nm-475nm ● 520nm-530nm

    ●3200K-7000K IR750~950nm

    使用环境

    a.温度 0--40°C

    b.湿度20--85%RH(无结霜状态）

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    c.漫射板（扩散板）

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制

    d.LED排数可定制

    e.多光谱定制

    质保

    一年产品质保，并且提供技术支持



    8.光谱、均匀性图

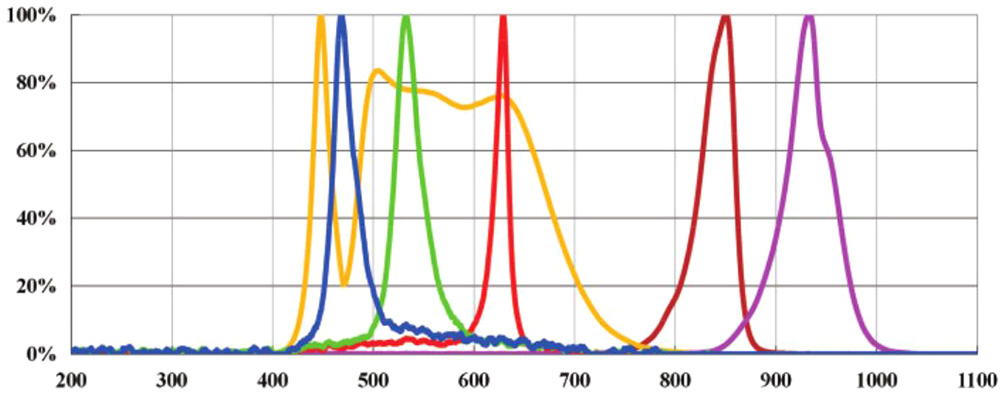

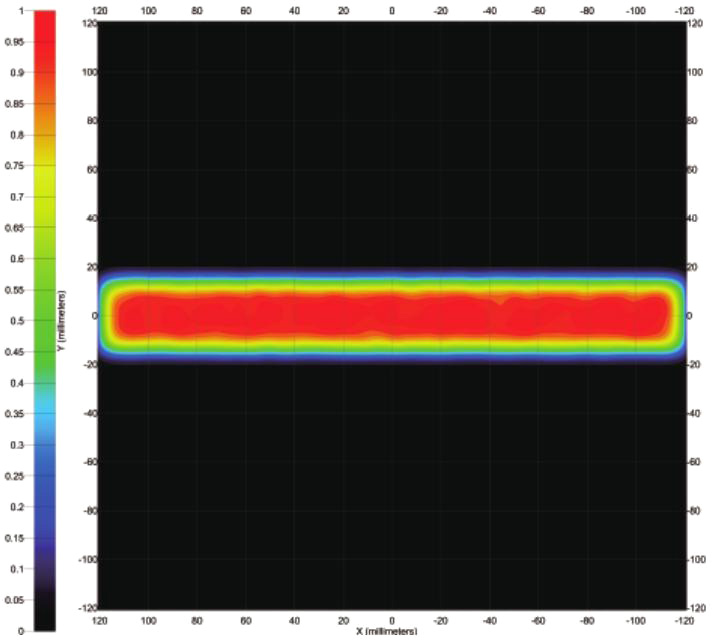

    光谱图 均匀性图（LS-SLA-250×30）

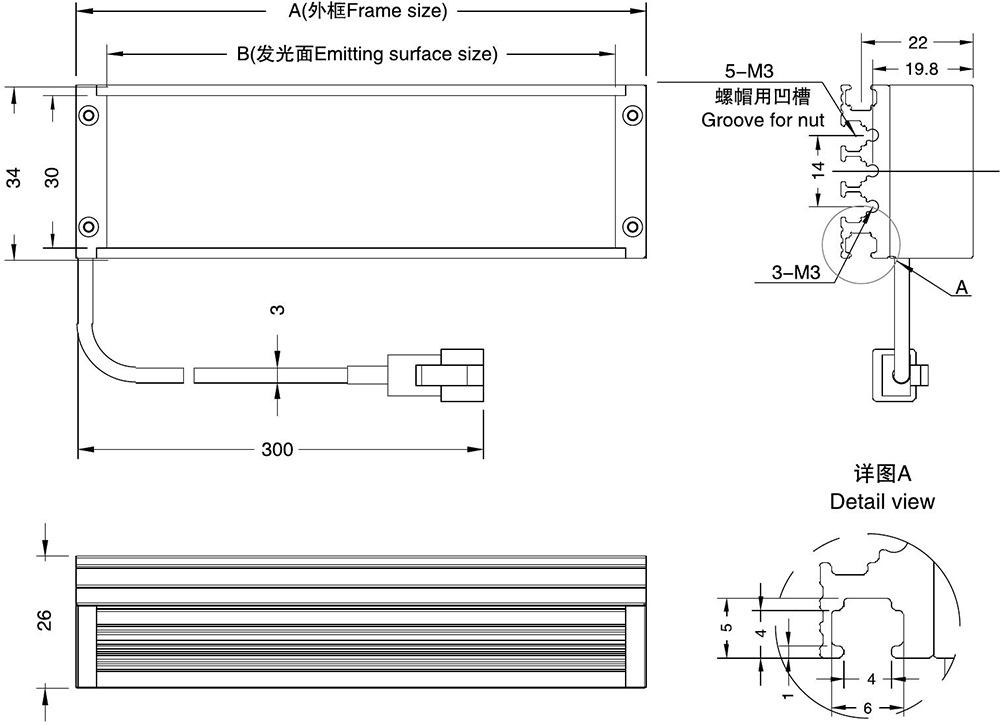

    9.外形尺寸图(mm)





    光源型号

    单位（mm )

    A

    B

    LS-SLA-250×30

    252

    240

    LS-SLA-300×30

    312

    300



    ***光源的尺寸可定制***
