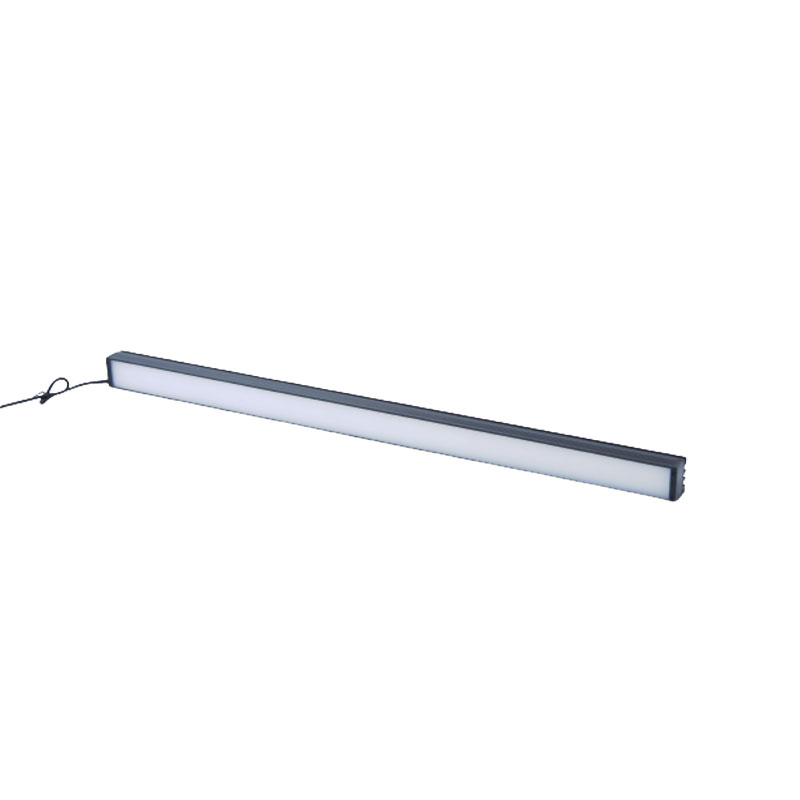

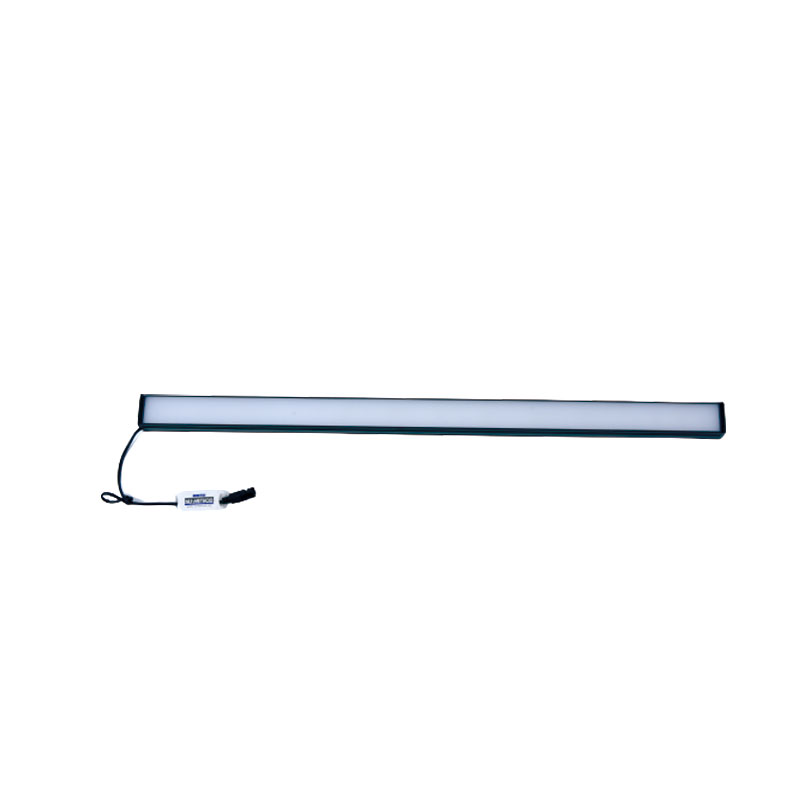

  • 条形光源(SLC-4)

    条形光源(SLC-4)

    条形光源(SLC-4)

    余姚利帅机器视觉科技有限公司

    产品规格

    采用贴片式高亮LED,大角度散射光。漫反射条可选,使光更柔和。



    1.产品特性



    SL系列光源,大角度散射光,铝型材便于LED散热,可选择不同尺寸、色温/波长,背部沟槽 方便机构安装,根据被测物特征,可以建立光源组,并通过机构调整照射角度。



    2.成像说明图

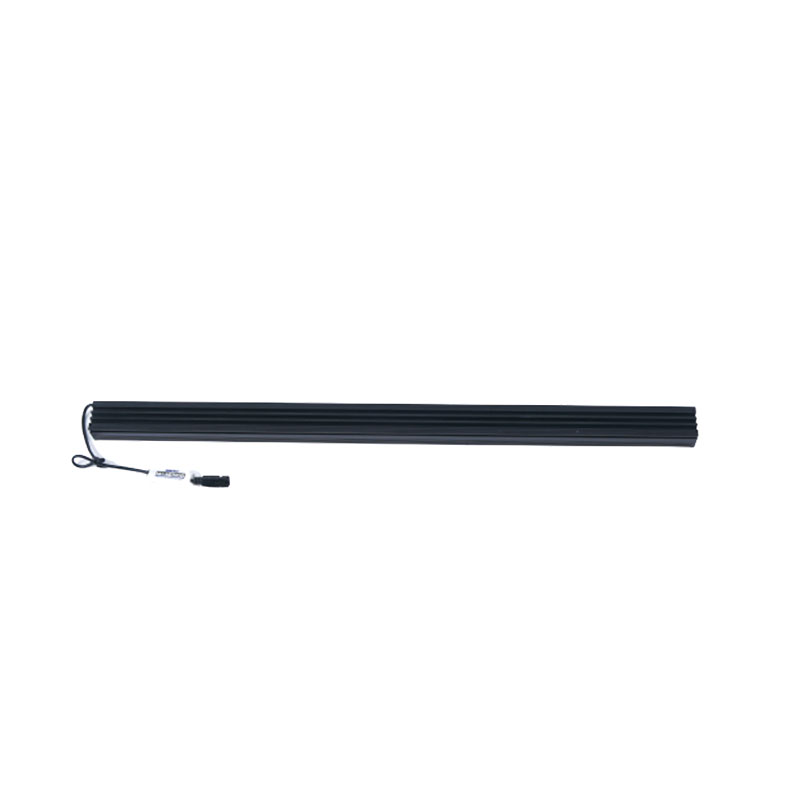

    背部沟槽方便机构安装,用于不同长度光源安装和调整角度,

    便于CCD拍摄抓取被测试物体的特征。



    *本图仅于与示意,与实物不一定完全相同





    条形光源截面图





    照明结构效果图



    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    LED排数

    电压

    功率

    重量

    接口

    IR

    LS-SL-50×30

    IR

    6

    24V恒压

    2.4W

    2.9W

    0.1kg

    SM 2.54 3Pin

    LS-SL-100×30

    IR

    6

    5.1W

    6W

    0.1kg

    LS-SL-200×30

    IR

    6

    9W

    12W

    0.2kg

    LS-SL-300×30

    IR

    6

    14.5W

    16W

    0.3kg

    LS-SL-600×30

    IR

    6

    29W

    35W

    0.6kg



    长度为50mm的倍数增加

    ***以实物为准***



    5.应用领域



    1.印刷品字符检测

    2.电子元件检测

    3.家用电器检测

    4.PCB线路板字符检测

    5.包装盒字符检测



    6.应用案例



    条形码检测



    实物图 打光方式 效果图



    7.产品服务



    光源颜色范围

     620nm~630nm  460nm~475nm  520nm~530nm

    3200K~7000K IR 750~950nm

    使用环境

    a.温度 0--40°C

    b.湿度20--85%RH(无结霜状态)

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    c.漫射板(扩散板)

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制d

    d.LED排数可定制

    e.多光谱定制

    质保

    一年产品质保,并且提供技术支持



    8.光谱、均匀性图



    光谱图 均匀性图(LS-SL-200×34)



    9.外形尺寸图(mm)





    光源型号

    单位(mm )

    A

    B

    LS-SL-50x34

    62

    50

    LS-SL-100x34

    112

    100

    LS-SL-200x34

    212

    200

    LS-SL-300x34

    312

    300

    LS-SL-600x34

    612

    600
