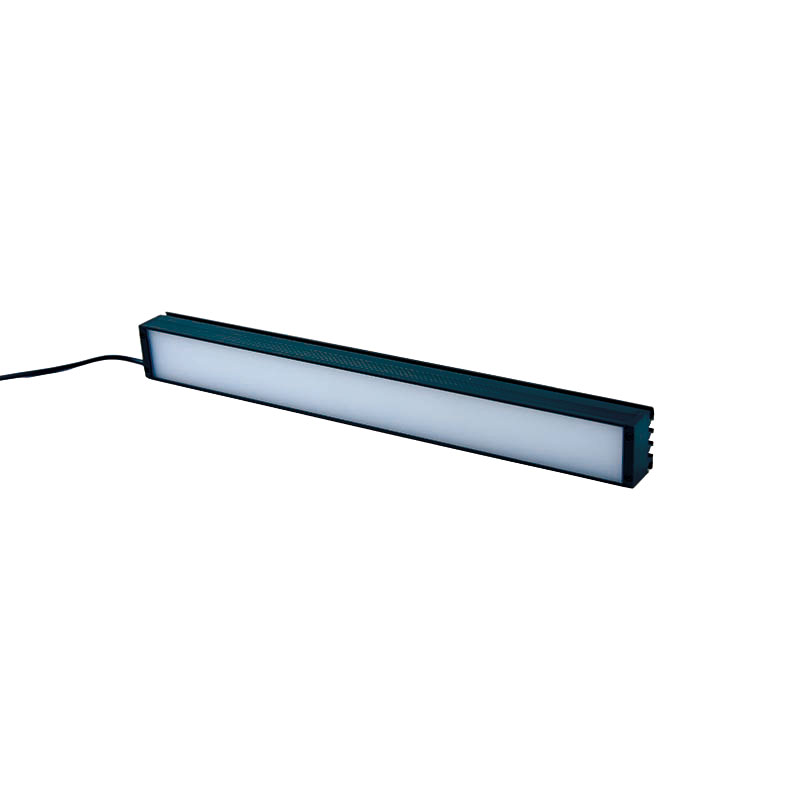

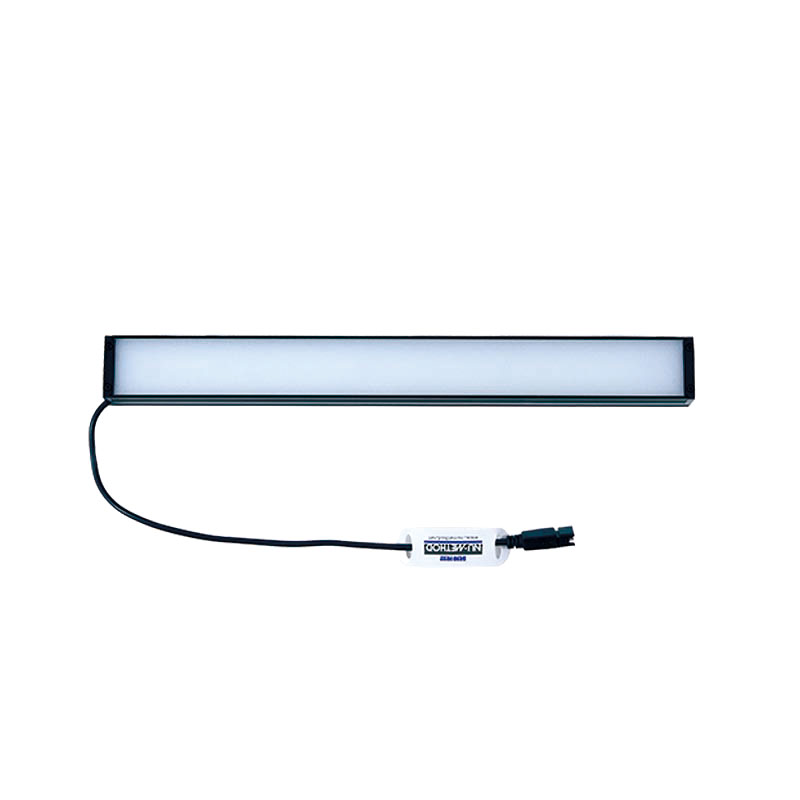

1.产品特性
SL系列光源，大角度散射光，铝型材便于LED散热，可选择不同尺寸、色温/波长，背部沟槽 方便机构安装，根据被测物特征，可以建立光源组，并通过机构调整照射角度。
2.成像说明图

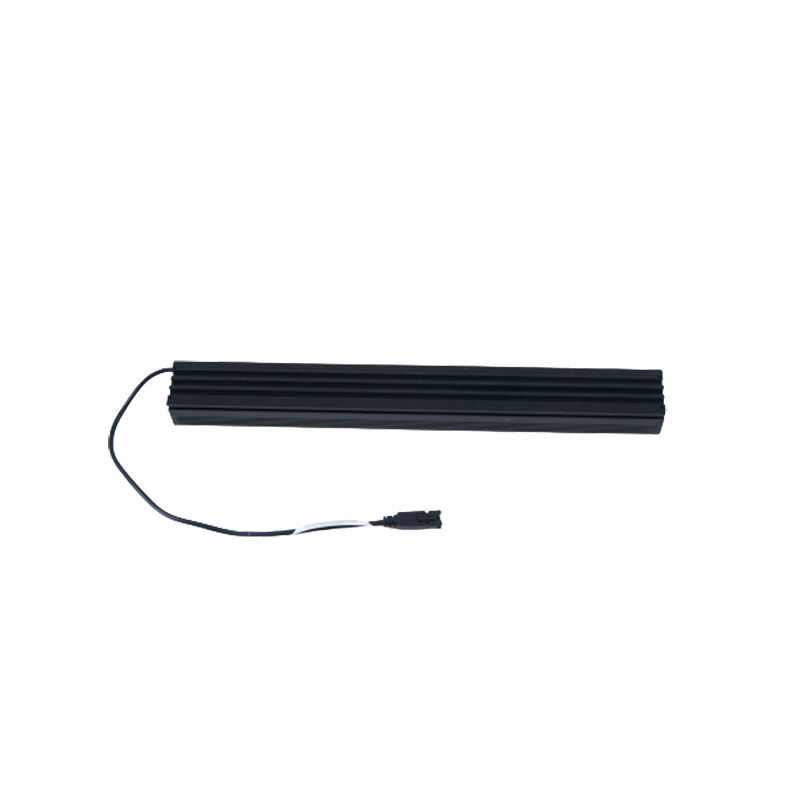

背部沟槽方便机构安装，用于不同长度光源安装和调整角度，
便于CCD拍摄抓取被测试物体的特征。
*本图仅于与示意，与实物不一定完全相同

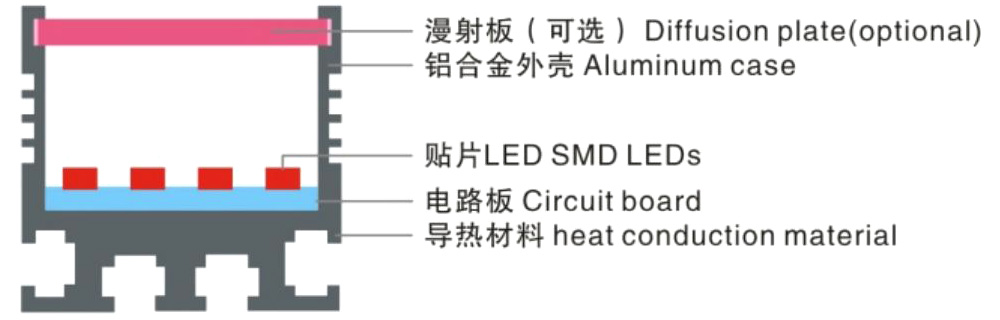

条形光源截面图

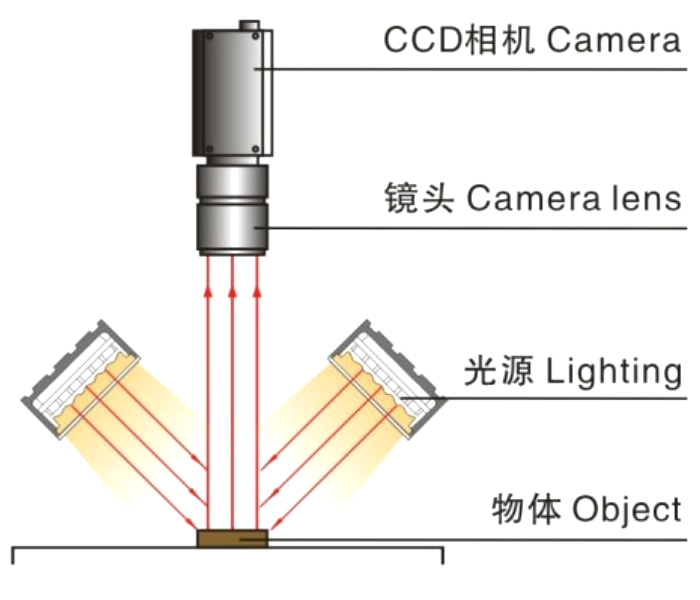

照明结构效果图

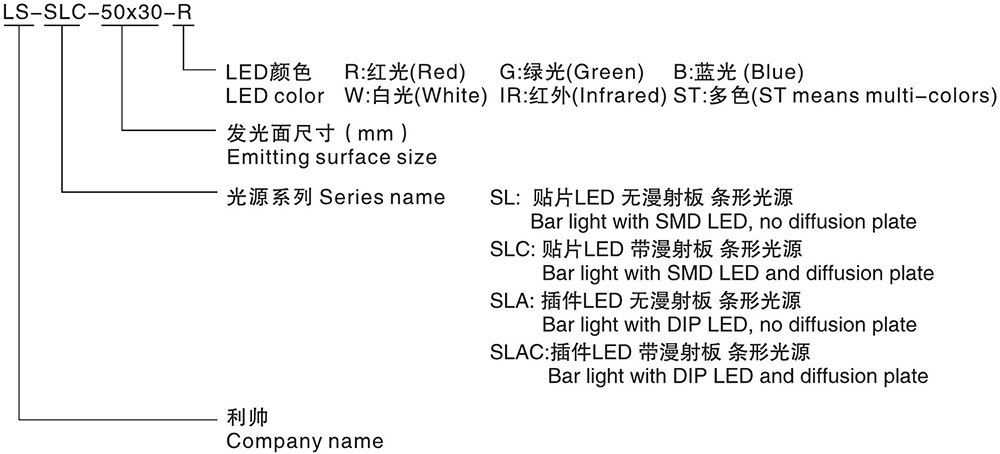

3.型号代码说明
4.产品选型表
|
型号 |
LED颜色 |
LED排数 |
电压 |
功率 |
重量 |
接口 |
|
|
●IR |
●●● |
||||||
|
LS-SL-50×30 |
●●●●IR |
6 |
24V恒压 |
2.4W |
2.9W |
0.1kg |
SM 2.54 3Pin |
|
LS-SL-100×30 |
●●●●IR |
6 |
5.1W |
6W |
0.1kg |
||
|
LS-SL-200×30 |
●●●●IR |
6 |
9W |
12W |
0.2kg |
||
|
LS-SL-300×30 |
●●●●IR |
6 |
14.5W |
16W |
0.3kg |
||
|
LS-SL-600×30 |
●●●●IR |
6 |
29W |
35W |
0.6kg |
||
长度为50mm的倍数增加
***以实物为准***
5.应用领域
1.印刷品字符检测
2.电子元件检测
3.家用电器检测
4.PCB线路板字符检测
5.包装盒字符检测
6.应用案例
条形码检测
 |
 |
 |

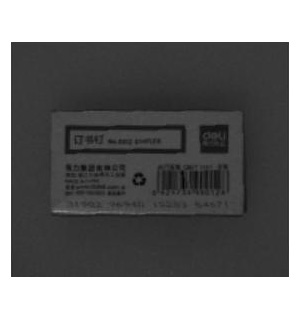

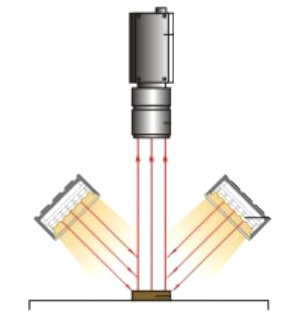

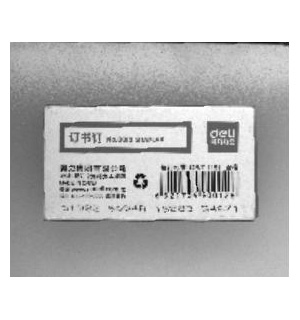

| 实物图 | 打光方式 | 效果图 |
7.产品服务
|
光源颜色范围 |
● 620nm～630nm ● 460nm～475nm ● 520nm～530nm |
|
●3200K～7000K IR 750～950nm |
|
|
使用环境 |
a.温度 0--40°C |
|
b.湿度20--85%RH(无结霜状态） |
|
|
使用寿命 |
3万小时衰减5% |
|
配件选择 |
a.延长线 |
|
b.控制器 |
|
|
c.漫射板（扩散板） |
|
|
定制服务 |
a.光源尺寸定制 |
|
b.色温、亮度、波长定制 |
|
|
c.输出接口、输入电压、驱动方式定制d |
|
|
d.LED排数可定制 |
|
|
e.多光谱定制 |
|
|
质保 |
一年产品质保，并且提供技术支持 |
8.光谱、均匀性图

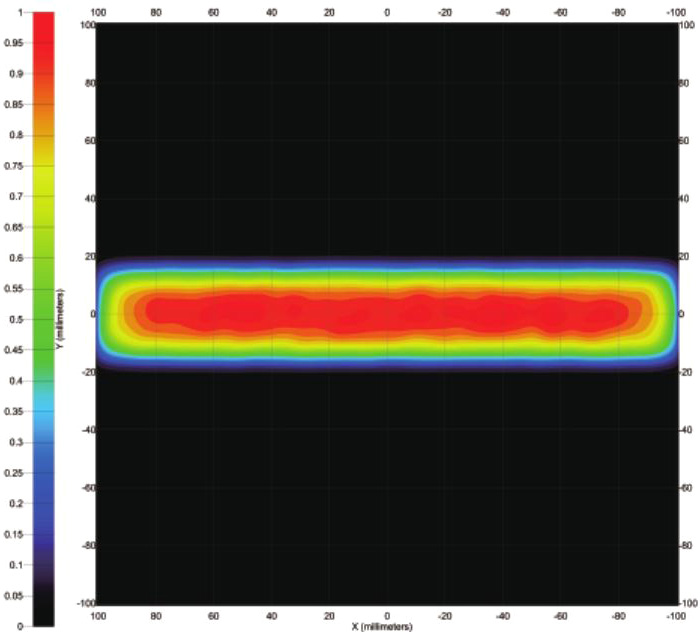

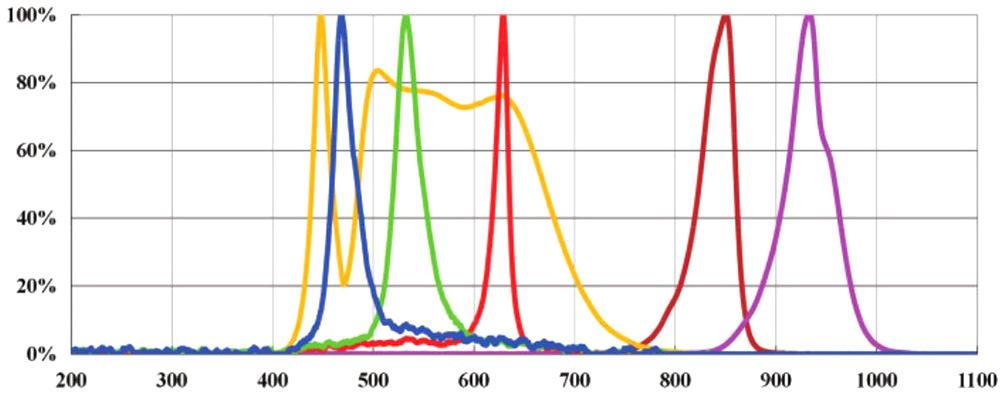

| 光谱图 | 均匀性图（LS-SL-200×34） |
 |
 |

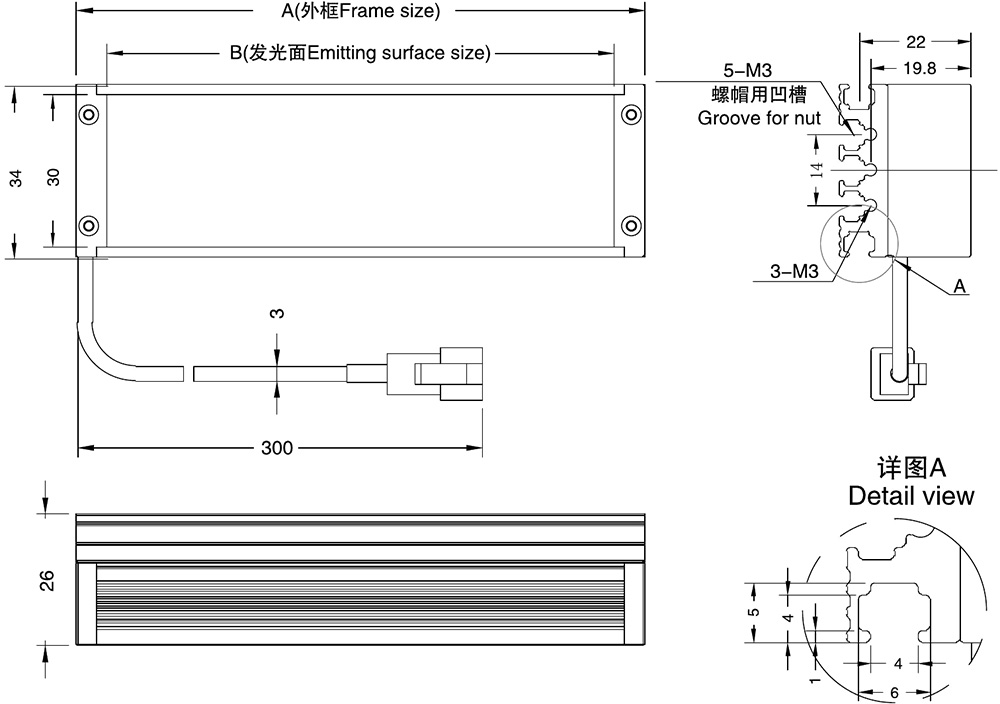

9.外形尺寸图(mm)
|
光源型号 |
单位（mm ) |
|
|
A |
B |
|
|
LS-SL-50x34 |
62 |
50 |
|
LS-SL-100x34 |
112 |
100 |
|
LS-SL-200x34 |
212 |
200 |
|
LS-SL-300x34 |
312 |
300 |
|
LS-SL-600x34 |
612 |
600 |
