    • 高亮线形光源（66-LNA-450）

    高亮线形光源（66-LNA-450）

    高亮线形光源（66-LNA-450）

    余姚利帅机器视觉科技有限公司

    邮箱 : admin@numethod.com.cn 电话 : +138-67807043

    产品规格

    高均匀性、照射同轴线形光。



    1.产品特性



    LNA系列光源特殊的柱面镜与同轴结构将扩散光聚集在照射出与相机同轴线上的线形光，适用 于大幅面印刷品检测，大幅面尺寸定位。



    2.成像说明图



    CCD相机置于同轴光源的反射出光口，达成发射光与CCD相机同轴，抓取被测物特征。

    *本图仅用于示意，与实物不一定完全相同

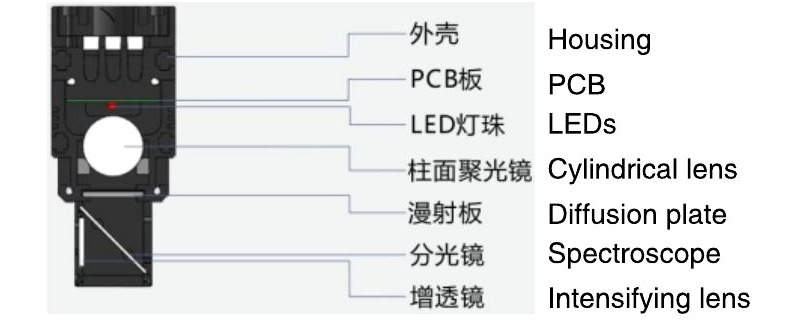

    线形光源截面图

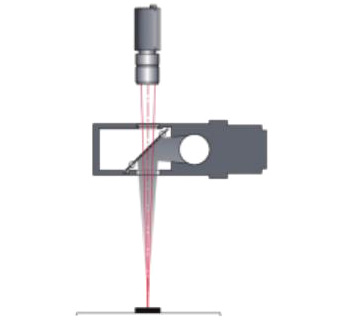

    照明结构效果图

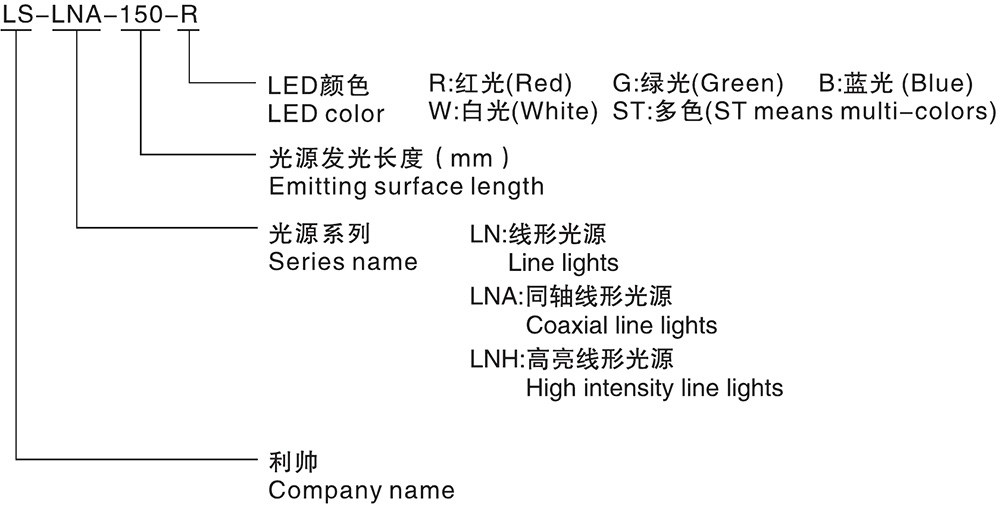

    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    接口
    ●

    ●●●

    LS-LNA-150

    ●●●●

    24V恒压

    26W

    40W

    0.9kg

    SM 2.54 3Pin

    LS-LNA-300

    		 ●●●●

    50W

    80W

    1.6kg

    LS-LNA-450

    ●●●●

    80W

    120W

    2.4kg



    长度为150mm的倍数增加



    ***以实物为准***



    5.应用领域



    1.钢板缺陷检测

    2.PCB板电路检测

    3.LCD屏外观检测



    6.应用案例

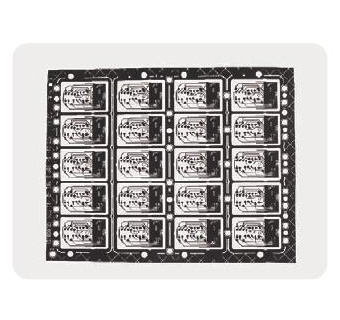

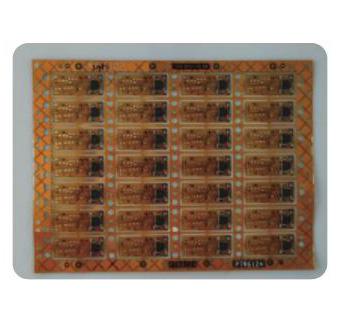

    PCB软板线路检测



    实物图 打光方式 效果图



    7.产品服务



    光源颜色范围

    ● 620nm-630nm● 460nm-475nm ● 520nm-530nm

    ● 3200K-7000K

    使用环境

    a.温度 0—40℃

    b.湿度20--85%RH(无结霜状态）

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制

    d.安装方式定制

    质保

    一年产品质保，并且提供技术支持




    8.光谱、均匀性图

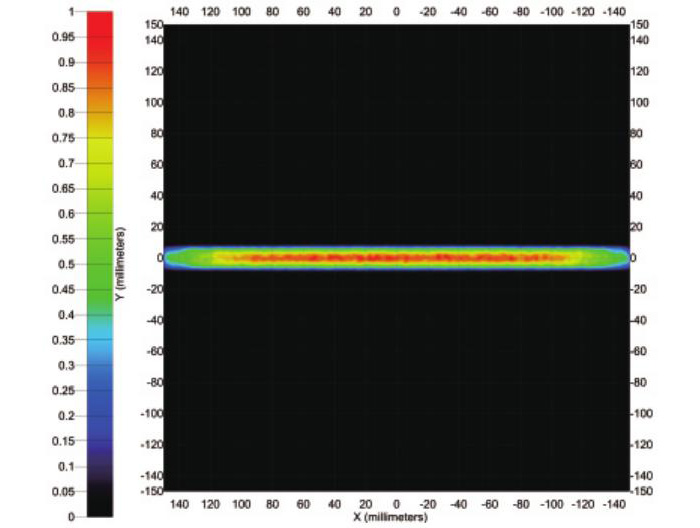

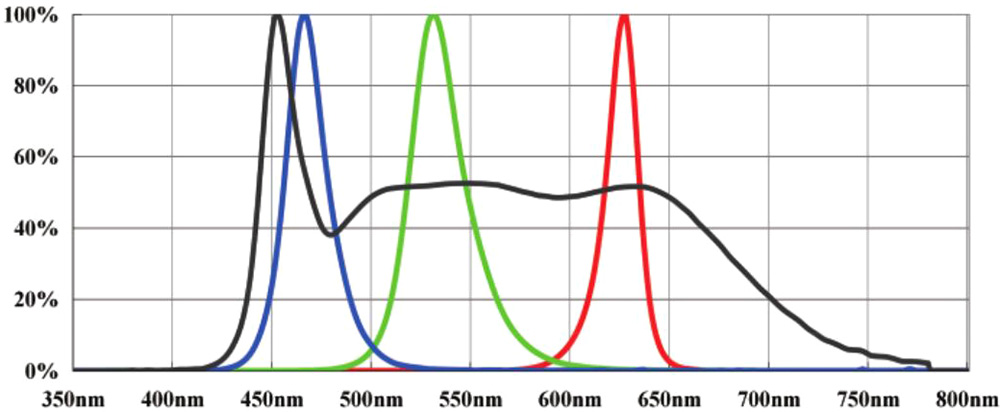

    光谱图 均匀性图

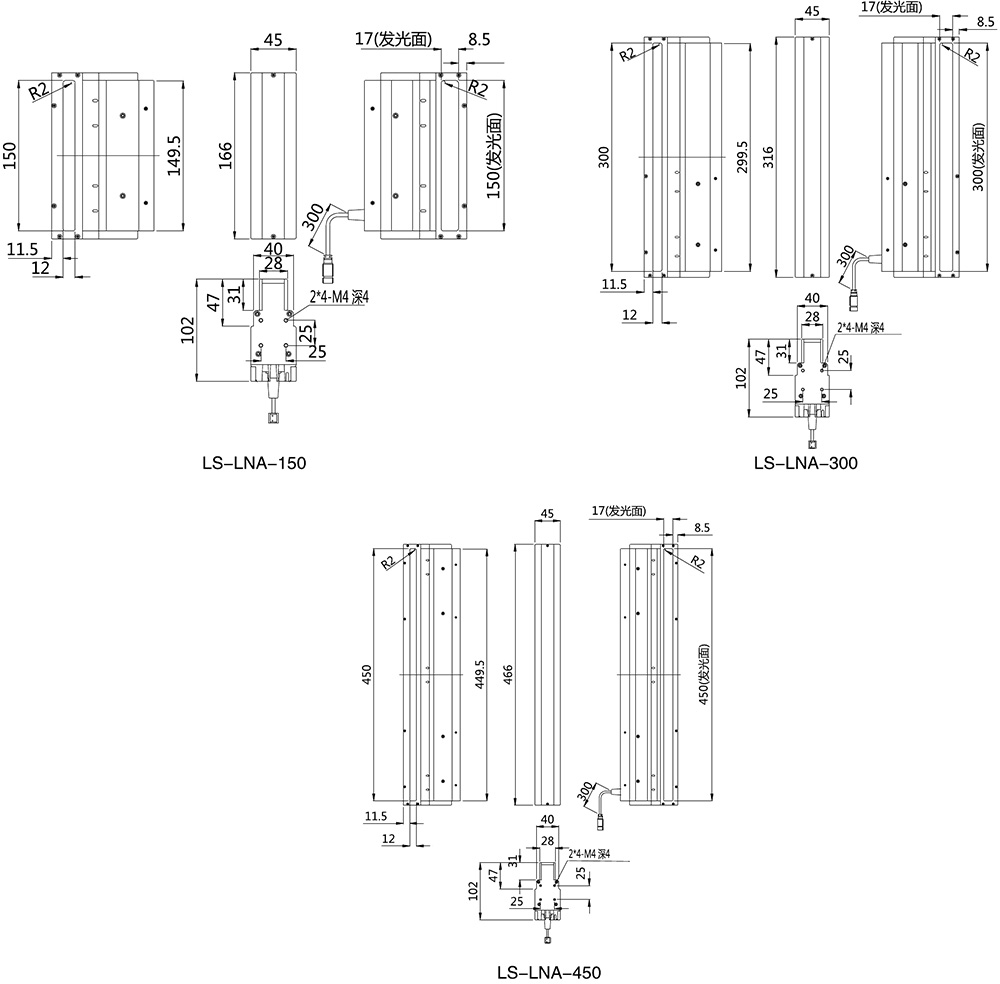

    9.外形尺寸图(mm)
