    • 线形光源（60-LN-300）

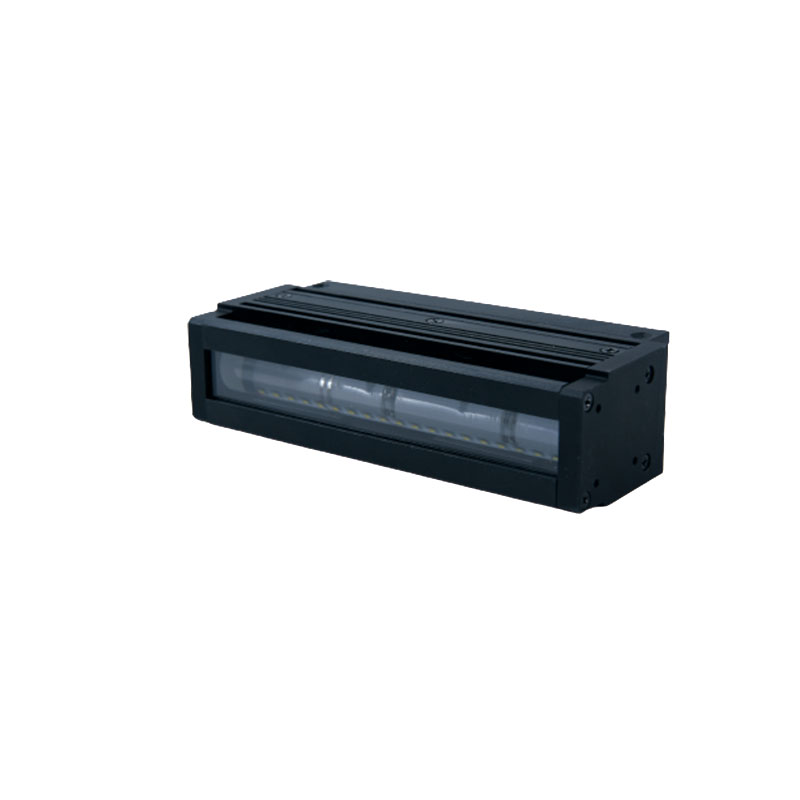

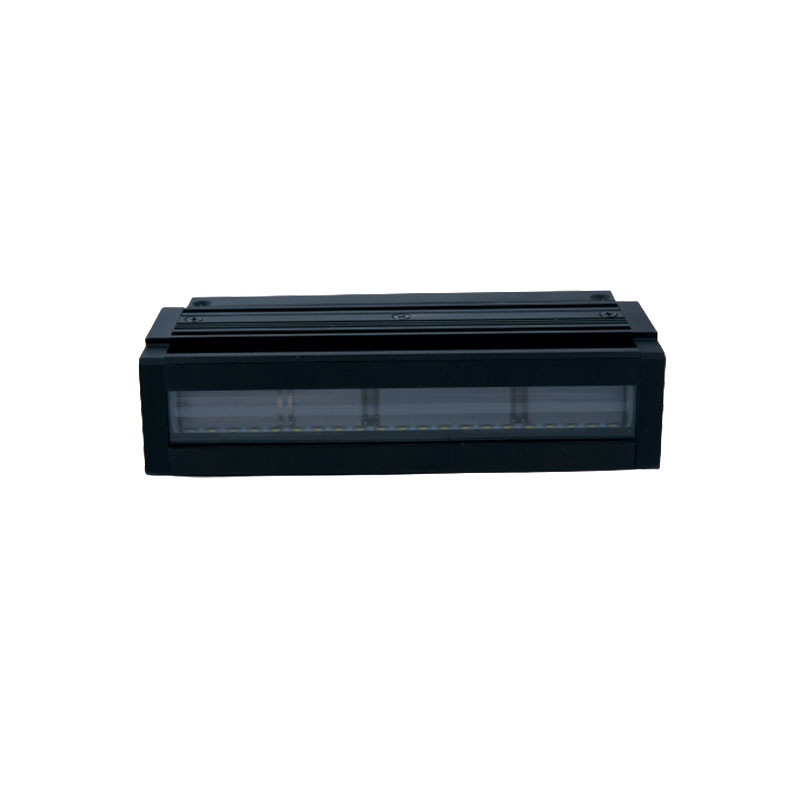

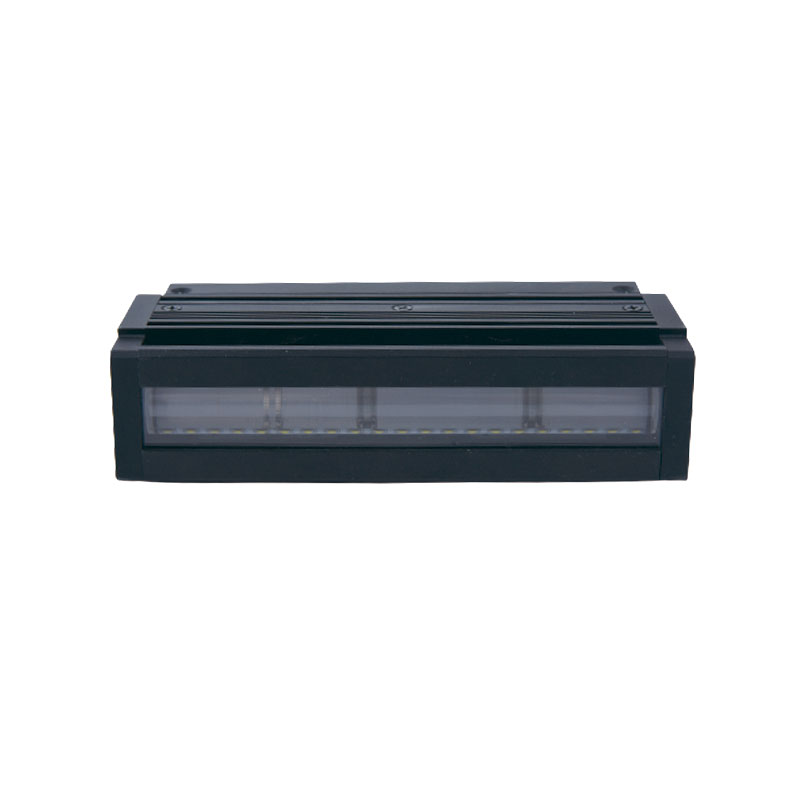

    线形光源（60-LN-300）

    线形光源（60-LN-300）

    余姚利帅机器视觉科技有限公司

    邮箱 : admin@numethod.com.cn 电话 : +138-67807043

    产品规格

    高均匀性、照射线形光。



    1.产品特性



    LN系列光源高密度LED排列，与铝合金一体成型提供稳定高亮的光，特殊的柱面镜将光线聚集照 射线形光，适用与高速、流水的检测场合。

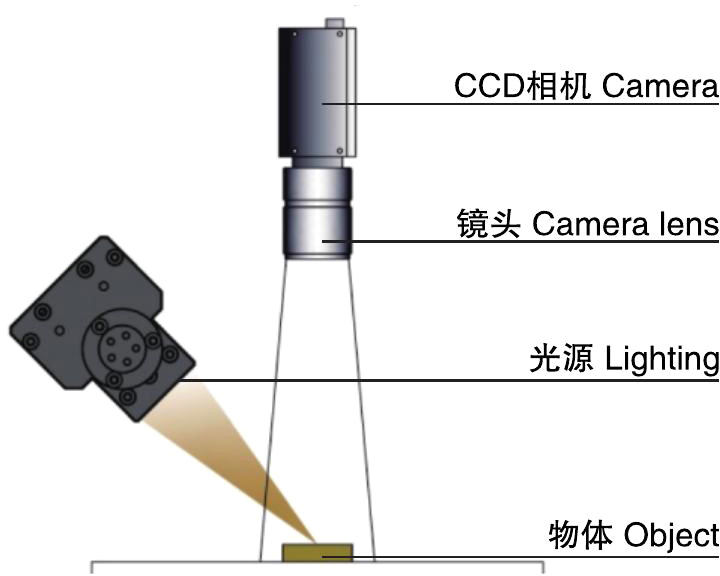

    2.成像说明图



    CCD相机置于被检测物上方，光源置于侧边，抓取被测物特征。

    * 本图仅用于示意，与实物不一定完全相同

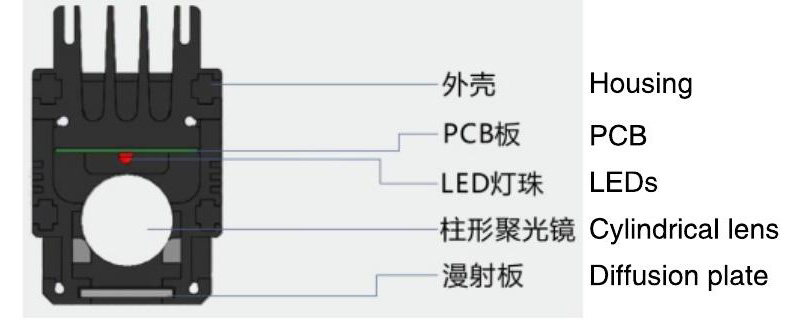

    线形光源截面图





    照明结构效果图

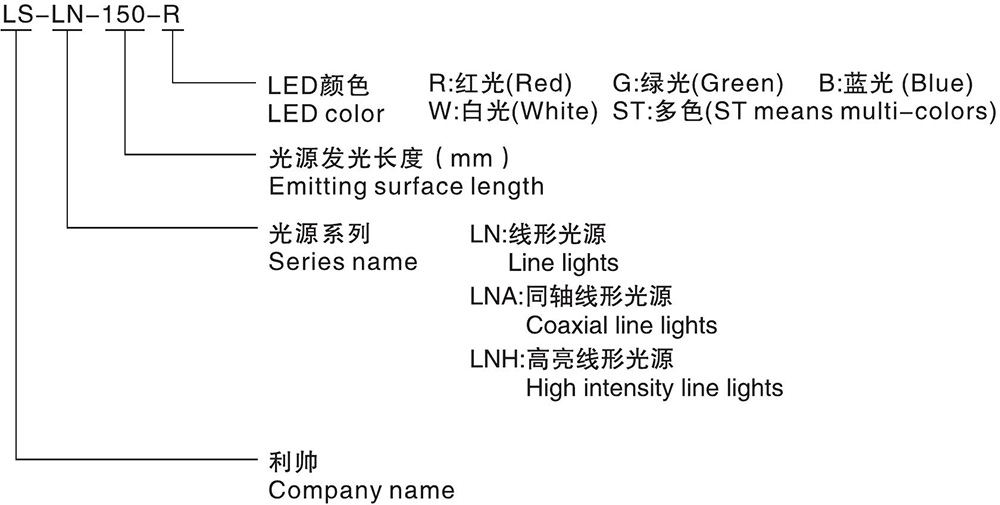

    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    接口

    ●

    ●●●

    LS-LN-150

    ●●●●



    24V恒压



    13W

    20W

    0.6kg

    SM 2.54 3Pin

    LS-LN-300

    		 ●●●●

    25W

    40W

    1.1kg

    LS-LN-450

    ●●●●

    40W

    60W

    1.7kg

    LS-LN-600

    		 ●●●●

    53W

    80W

    2.0kg

    LS-LN-900

    		 ●●●●

    67W

    100W

    3.1kg



    长度为150mm的倍数增加



    ***以实物为准***



    5.应用领域



    1.锂电池表面缺陷检测

    2.PCB板电路检测

    3.布胚检测

    4.LCD屏外观检测



    6.应用案例



    布胚检测



    实物图 打光方式 效果图

    7.产品服务



    光源颜色范围

    ● 620nm-630nm ● 460nm-475nm ● 520nm-530nm

    ● 3200K-7000K

    使用环境

    a.温度 0—40℃

    b.湿度20--85%RH(无结霜状态）

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制

    d.安装方式定制

    质保

    一年产品质保，并且提供技术支持

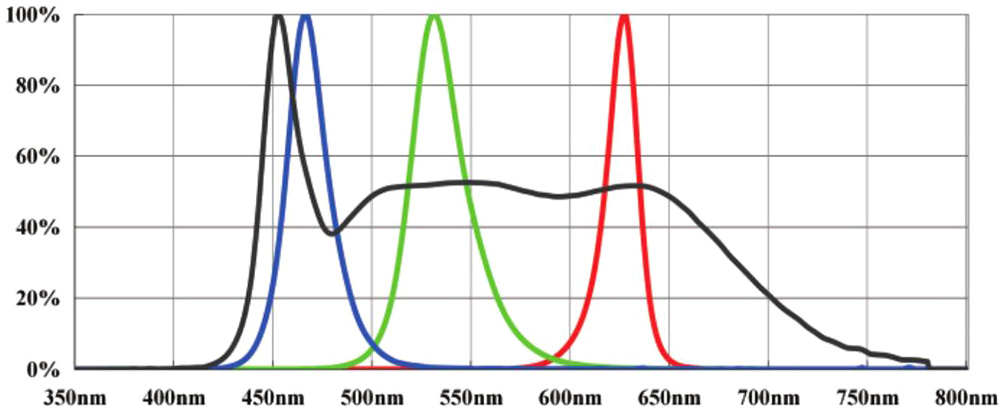

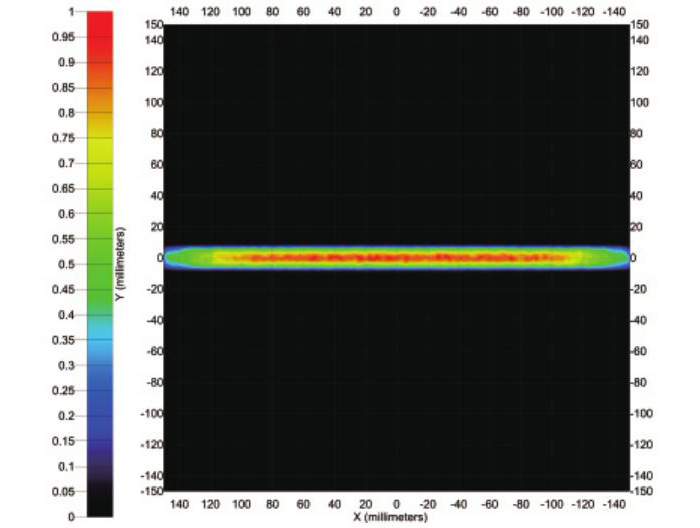

    8.光谱、均匀性图



    光谱图 均匀性图

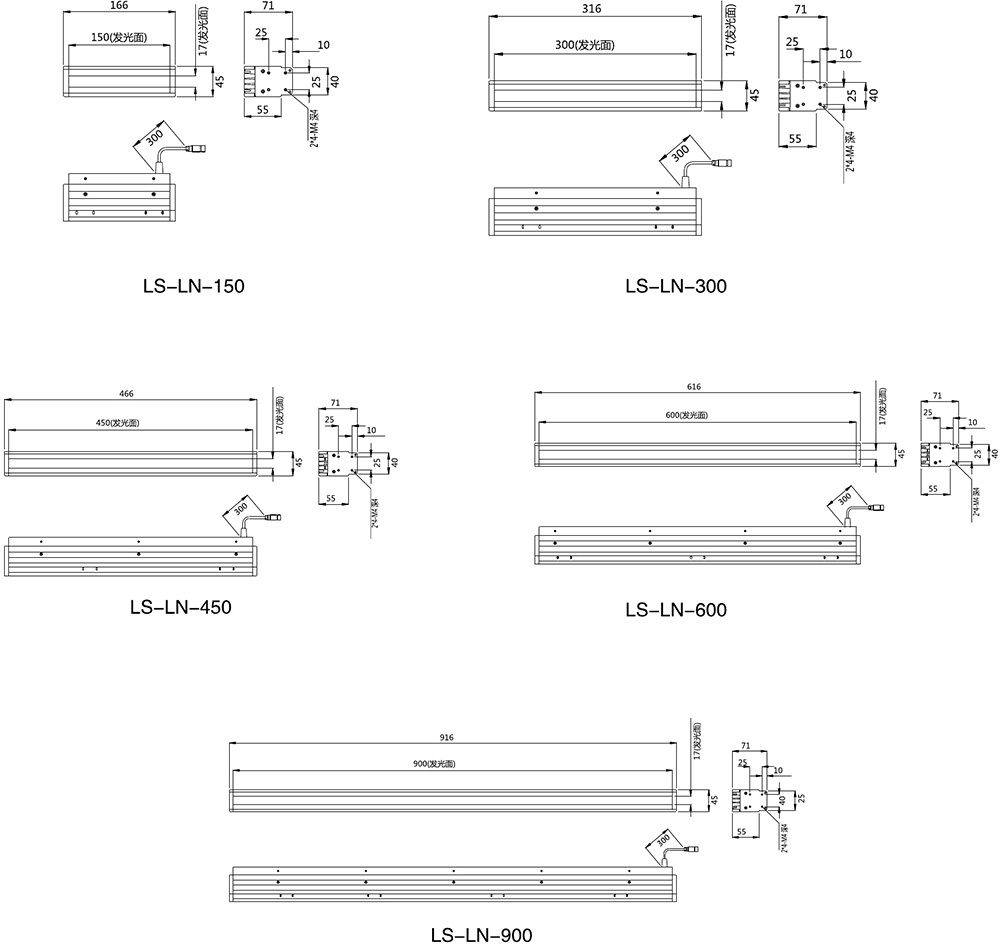

    9.外形尺寸图(mm)
