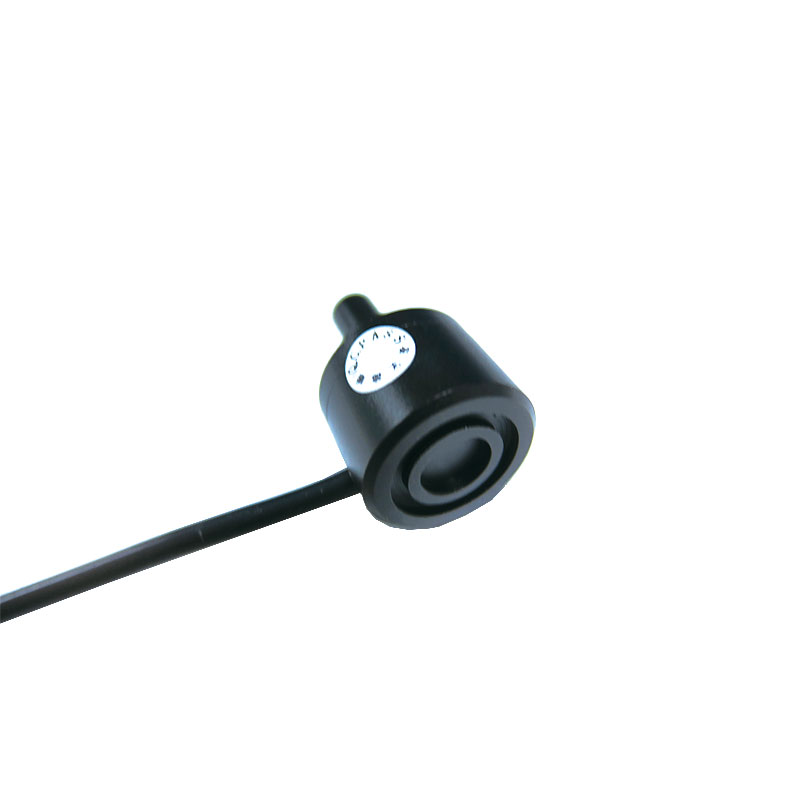

高亮度点光源。
1.产品特性
HL系列光源的聚光技术,可以照射出强度高发光面积小的点光,配合远心镜头或同轴镜头使用, 铝合金一体成型大大改善了散热问题。

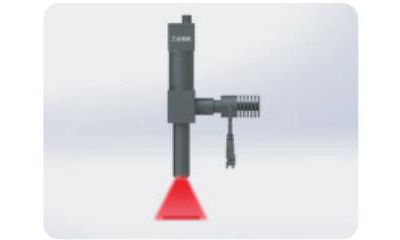

2.成像说明图

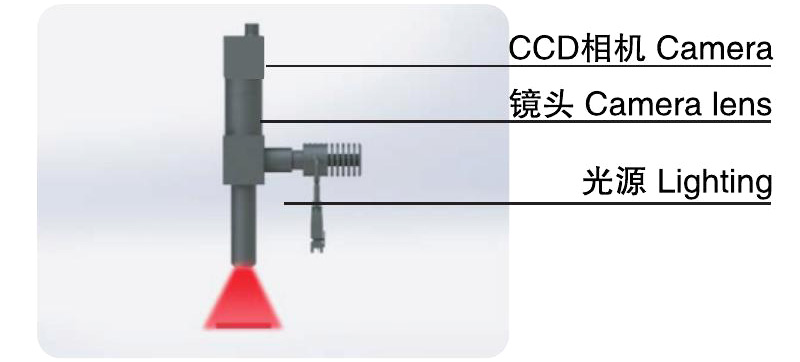

顶端直径为8mm或9mm、发光面直径为6mm、可配合显微镜 头或带同轴功能的远心镜头使用。
*本图仅用于示意,与实物不一定完全相同

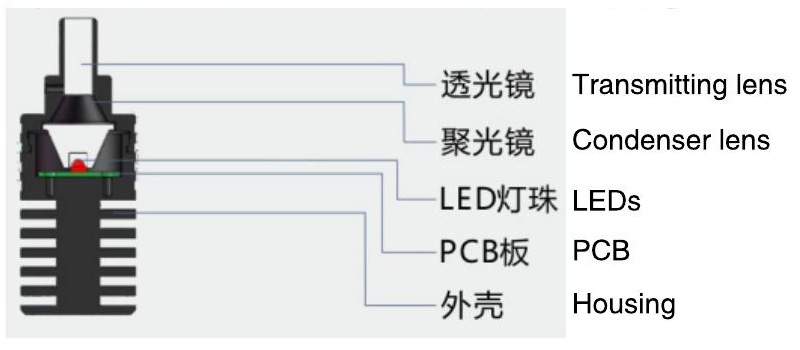

点光源截面图

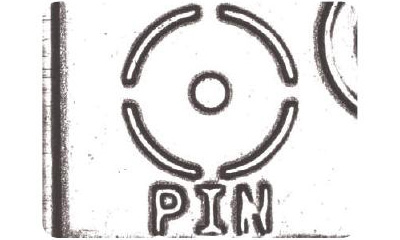

照明结构效果图

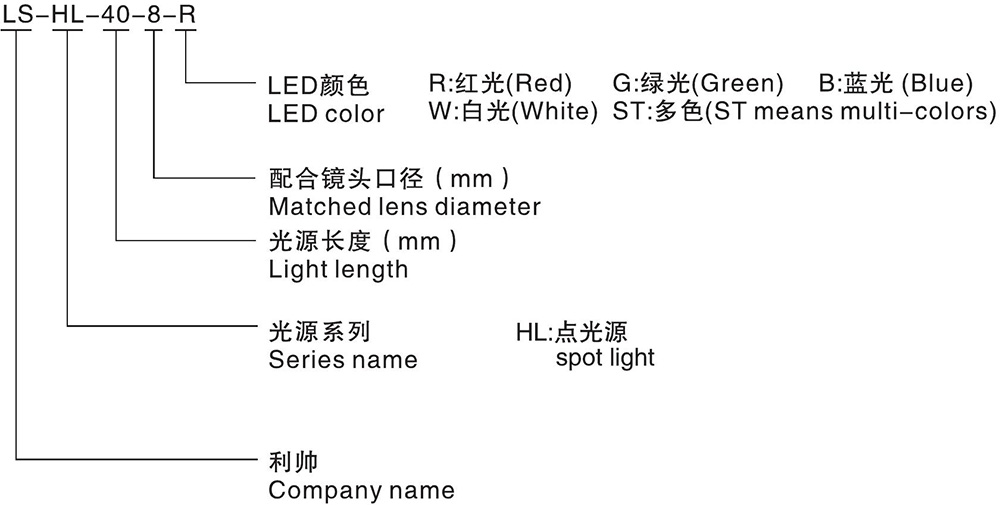

3.型号代码说明
4.产品选型表
型号 |
LED颜色 |
电压 |
功率 |
重量 |
接口 |
|
● |
●●● |
|||||
LS-HL-40-8 |
●●●● |
5V恒压 |
1W |
2.5W |
0.1kg |
SM |
LS-HL-60-8 |
●●●● |
1.5W |
2.5W |
0.1kg |
2.54 3Pin |
***以实物为准 ***
5.应用领域
1.Mark定位
2.LED固晶机使用
3.LCD面板检测
4.微小元器件检测
6.应用案例
Mark点检测

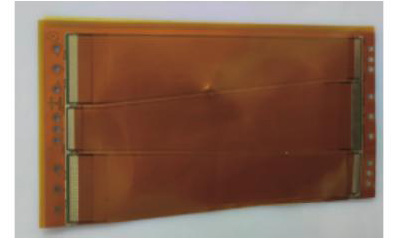

实物图 | 打光方式 | 效果图 |
7.产品服务
光源颜色范围 |
● 620nm-630nm ● 460nm-475nm ● 520nm-530nm |
● 3200K-7000K |
|
使用环境 |
a.温度 0—40℃ |
b.湿度20--85%RH(无结霜状态) |
|
使用寿命 |
3万小时衰减5% |
配件选择 |
a.延长线 |
b.控制器 |
|
定制服务 |
a.光源尺寸定制 |
b.色温、亮度、波长定制 |
|
c.输出接口、输入电压、驱动方式定制 |
|
d.安装方式定制 |
|
质保 |
一年产品质保,并且提供技术支持 |
8.光谱、均匀性图

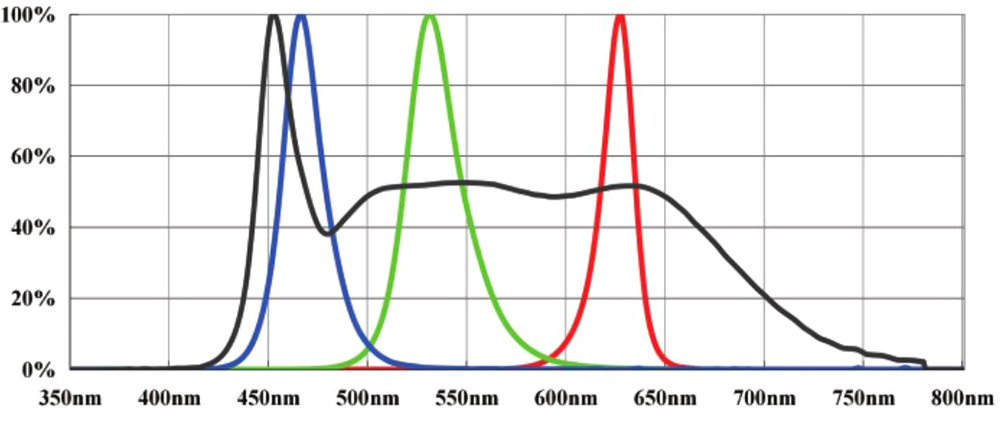

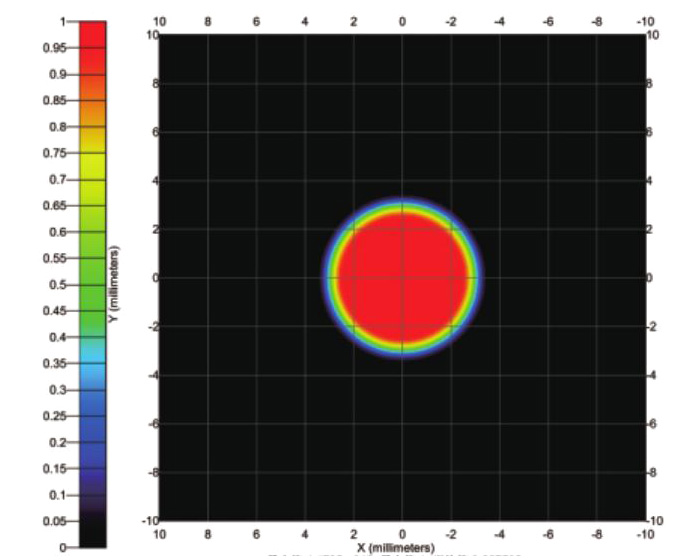

光谱图 | 均匀性图 |

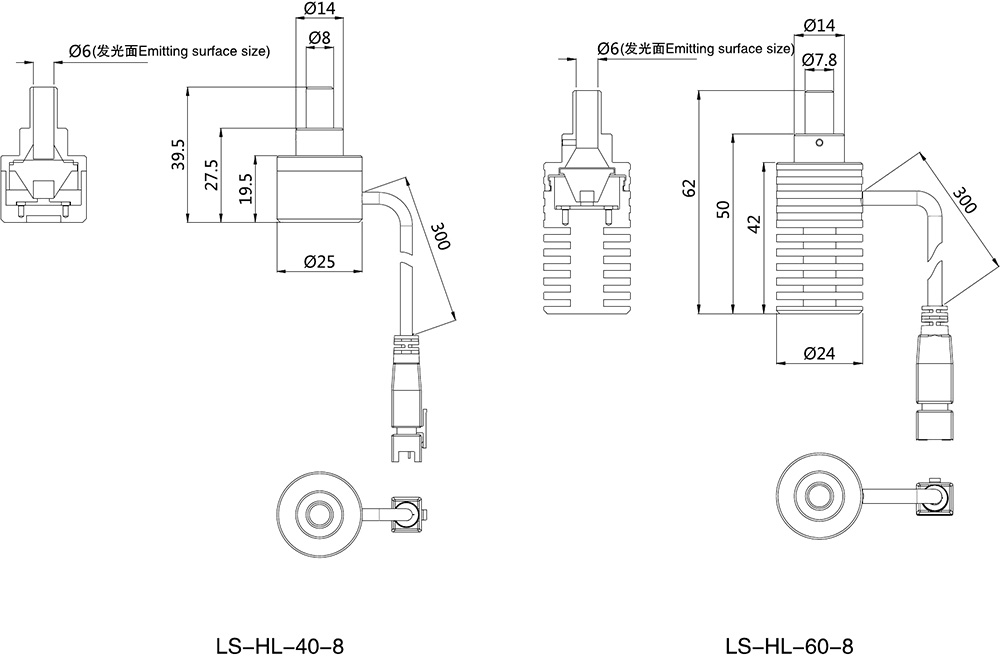

9.外形尺寸图(mm)
