  • 环形光源(LS-HDR-100-30G)

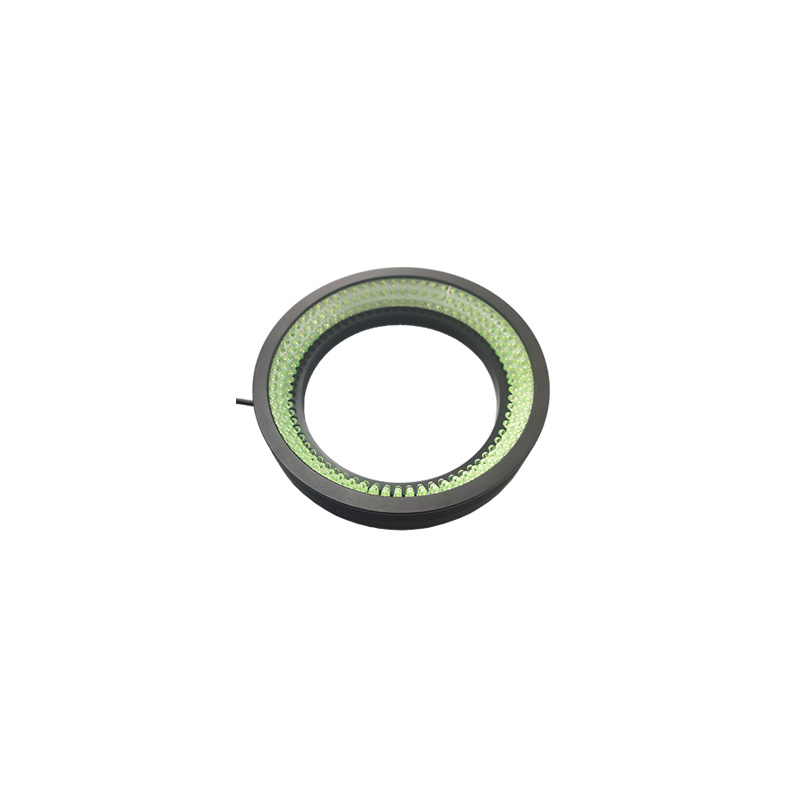

    环形光源(LS-HDR-100-30G)

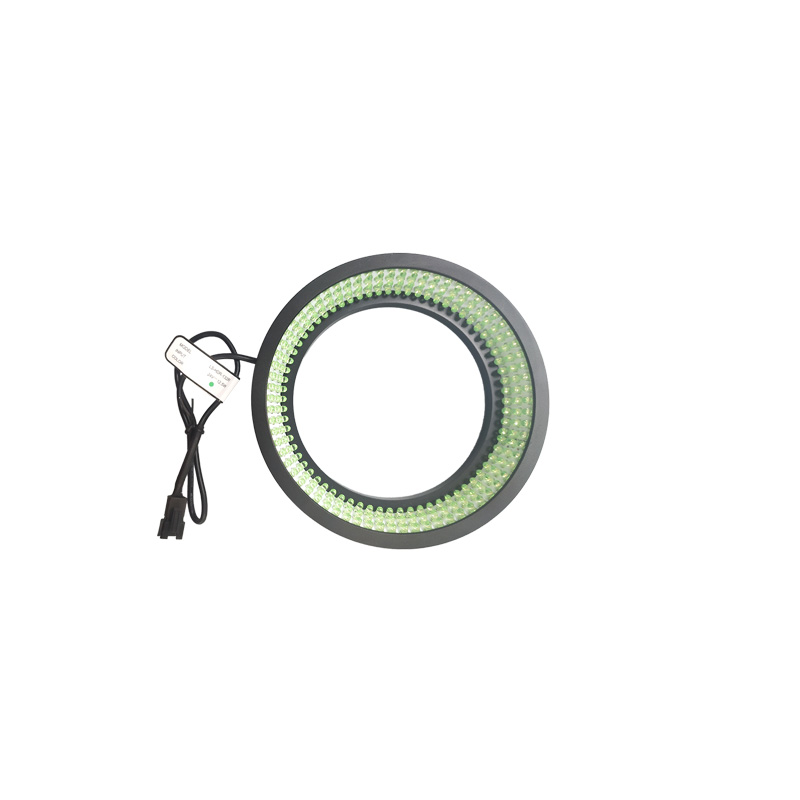

    环形光源(LS-HDR-100-30G)

    余姚利帅机器视觉科技有限公司

    产品规格

    不同角度环形光源。漫射罩可选,使光更柔和。

    1.产品特性

    HDR系列光源使用特殊结构的超薄柔性基板,不同环形光,选择不同尺寸、角度、色温/波长的光 源,可以全方位照射被测物。



    2.成像说明图

    CCD相机透过光源中孔抓取被测物特征。



    *本图仅用于示意,与实物不一定完全相同



    环形光源截面图





    照明结构效果图



    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    角度

    LED圈数

    电压

    功率

    重量

    接口

    IR

    LS-HDR-50-00

    IR

    1

    24V恒压

    1.5W

    2W

    0.1kg

    SM 2.54 3Pin

    LS-HDR-50-70

    IR

    70°

    3

    2W

    2.5W

    0.1kg

    LS-HDR-75-00

    IR

    1

    2W

    2.5W

    0.1kg

    LS-HDR-75-70

    IR

    70°

    3

    5W

    6W

    0.1kg

    LS-HDR-75-90

    IR

    90°

    2

    5W

    5W

    0.1kg

    LS-HDR-102-70

    IR

    70°

    3

    7W

    8.5W

    0.2kg

    LS-HDR-120-60

    IR

    60°

    3

    10W

    12W

    0.2kg

    LS-HDR-134-70

    IR

    70°

    3

    10W

    12.5W

    0.3kg

    LS-HDR-134-90

    IR

    90°

    2

    11W

    13W

    0.3kg

    LS-HDR-172-70

    IR

    70°

    3

    13W

    16W

    0.4kg

    LS-HDR-210-70

    IR

    70°

    3

    17W

    19.5W

    0.4kg



    ***以实物为准***



    5.应用领域



    1.外观缺陷检测

    2.五金件边缘定位

    3.通用外观检测

    4.电子元件检测

    5.PCB线路板字符检测



    6.应用案例



    硬币表面字符检测



    实物图 打光方式 效果图

    7.产品服务



    光源颜色范围

    620nm-630nm 460nm-475nm 520nm-530nm

    3200K-7000K IR750~950nm

    使用环境

    a.温度 0—40°C Temperature 0-40°C

    b.湿度20—85%RH(无结霜状态)

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    c.漫射板(扩散板)

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.角度定制

    d.输出接口、输入电压、驱动方式定制

    e.LED圈数可定制

    f.多光谱定制

    质保

    一年产品质保,并且提供技术支持



    8.光谱、均匀性图



    光谱图 均匀性图(LS-HDR-134)



    9.外形尺寸图(mm)




    光源型号

    单位(mm)

    外框(±1mm)

    发光面(±1mm)

    安装孔(±1mm)

    相机孔(± 1mm)

    A

    B

    C

    D

    LS-HDR-50-70

    Φ50

    Φ36

    Φ31

    Φ20

    LS-HDR-75-70

    Φ75

    Φ62

    Φ56

    Φ45

    LS-HDR-102-70

    Φ102

    Φ88

    Φ82

    Φ70

    LS-HDR-134-70

    Φ134

    Φ120

    Φ114

    Φ96

    LS-HDR-172-70

    Φ172

    Φ158

    Φ151

    Φ134

    LS-HDR-210-70

    Φ210

    Φ196

    Φ188

    Φ174





    光源型号

    单位(mm )

    外框(± 1mm)

    发光面(± 1mm)

    安装孔(± 1mm)

    相机孔(± 1mm)

    A

    B

    C

    D

    LS-HDR-50-00

    Φ50

    Φ25

    Φ45.7

    Φ20

    LS-HDR-75-00

    Φ75

    Φ50

    Φ71.7

    Φ45





    光源型号

    单位(mm )

    外框(± 1mm)

    发光面(± 1mm)

    安装孔(±1mm)

    相机孔(± 1mm)

    A

    B

    C

    D

    LS-HDR-120-60

    Φ120

    Φ108

    Φ110

    Φ72





    光源型号

    单位(mm)

    外框(± 1mm)

    发光面(± 1mm)

    安装孔(±1mm)

    相机孔(± 1mm)

    A

    B

    C

    D

    LS-HDR-75-90

    Φ75

    Φ69

    Φ60

    Φ45

    LS-HDR-134-90

    Φ134

    Φ127

    Φ115

    Φ96

    ***光源的尺寸可定制***
