  • 圆顶光源(27-HBD)

    圆顶光源(27-HBD)

    圆顶光源(27-HBD)

    余姚利帅机器视觉科技有限公司

    产品规格

    漫反射无影光源,光线经内部漫反射后射出均匀光线。



    1.产品特性



    HBD系列圆顶光源是一种漫反射无影光源,LED发出的光线经内球面漫反射之后,发射出平滑、 均匀的光线.能够全方位均匀的照射在被检测物体上。

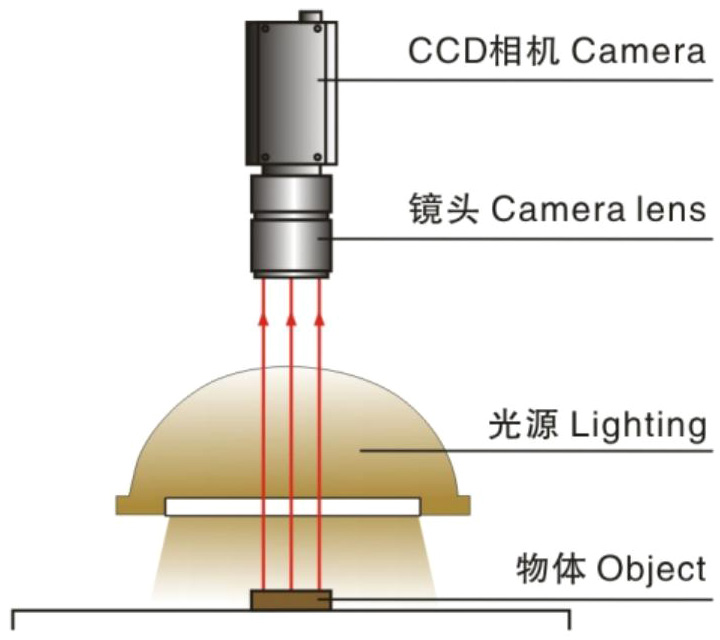

    2.成像说明图



    CCD相机透过球顶中孔,抓取被测物特征。



    *本图仅用于示意,与实物不一定完全相同

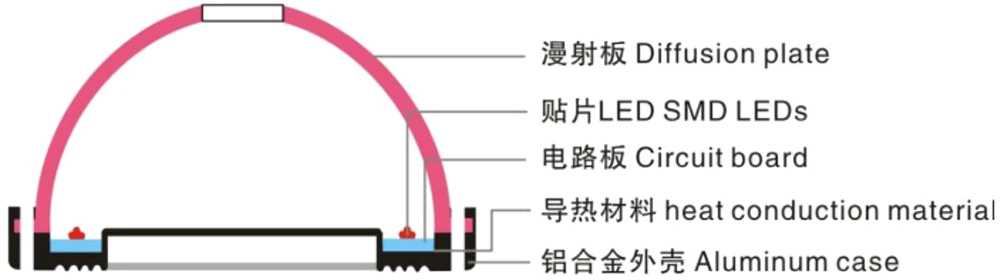

    圆顶光源截面图



    照明结构效果图

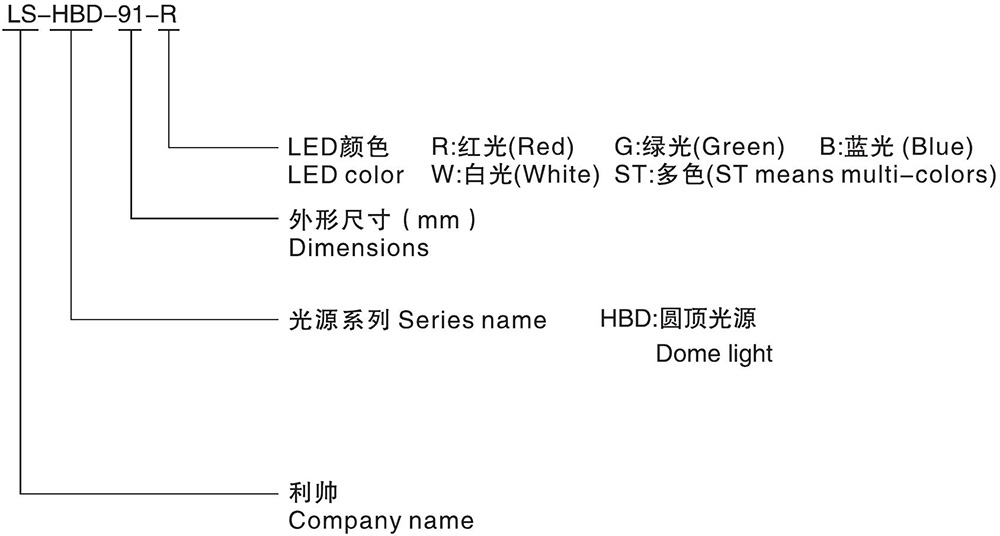

    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    接口

    LS-HBD-91



    24V恒压



    3.5W

    5.5W

    0.1kg





    SM 2.54 3Pin





    LS-HBD-116

    5W

    8W

    0.2kg

    LS-HBD-166

    6.5W

    14.5W

    0.3kg

    LS-HBD-216

    9.5W

    15W

    0.5kg

    LS-HBD-266

    12W

    18.5W

    0.6kg

    LS-HBD-424

    20.5W

    32W

    1.4kg



    5.应用领域



    1.烟盒,包装印刷检测

    2.电子元件检测

    3.表面不平整缺陷检测

    4.金属、玻璃表面反光较强的物体表面检测



    6.应用案例



    亮面金属检测

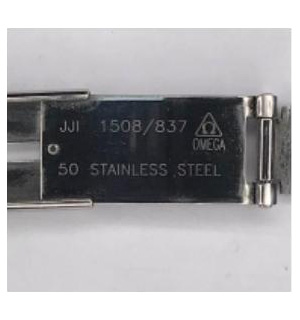

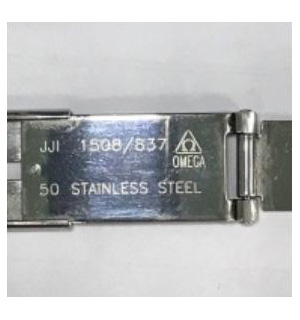

    实物图 打光方式 效果图



    7.产品服务



    光源颜色范围

     620nm-630nm 460nm-475nm 520nm-530nm

    3200K-7000K

    使用环境

    a.温度 0-40°C

    b.湿度20-85%RH(无结霜状态)

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制

    d.相机孔径、孔数、位置定制

    e.多光谱定制

    质保

    一年产品质保,并且提供技术支持



    8.光谱、均匀性图

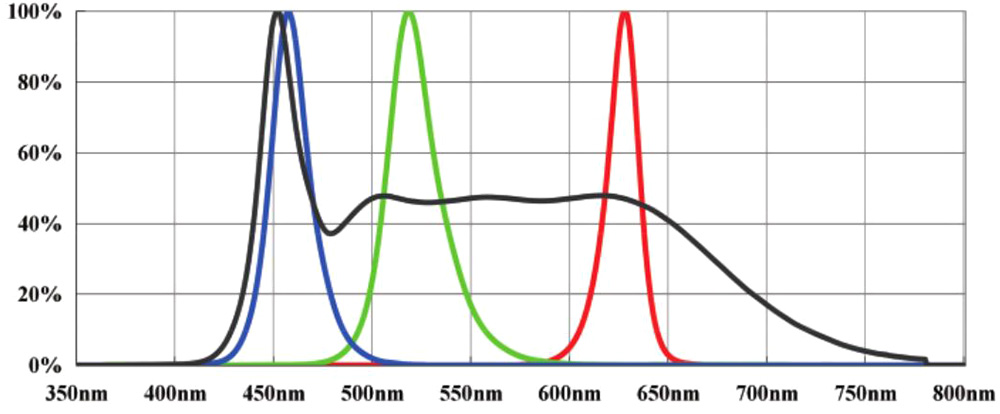

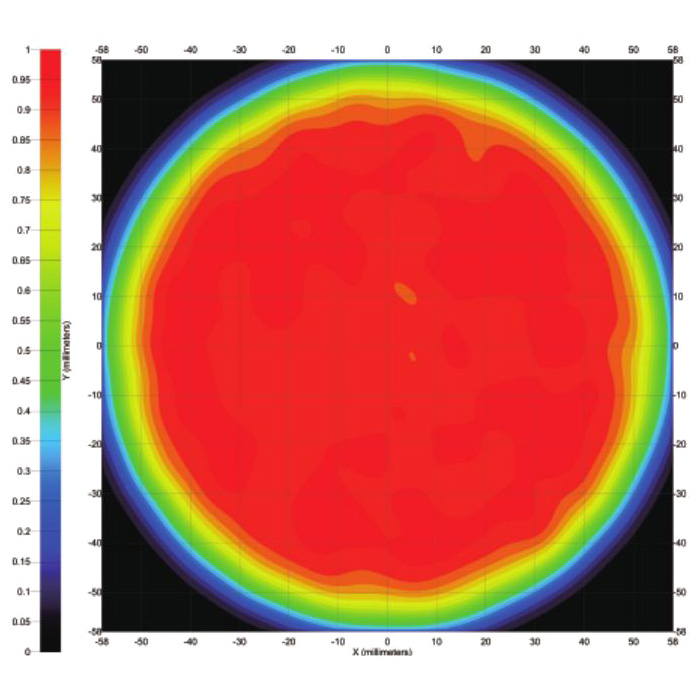

    光谱图 均匀性图(LS-HBD-116)

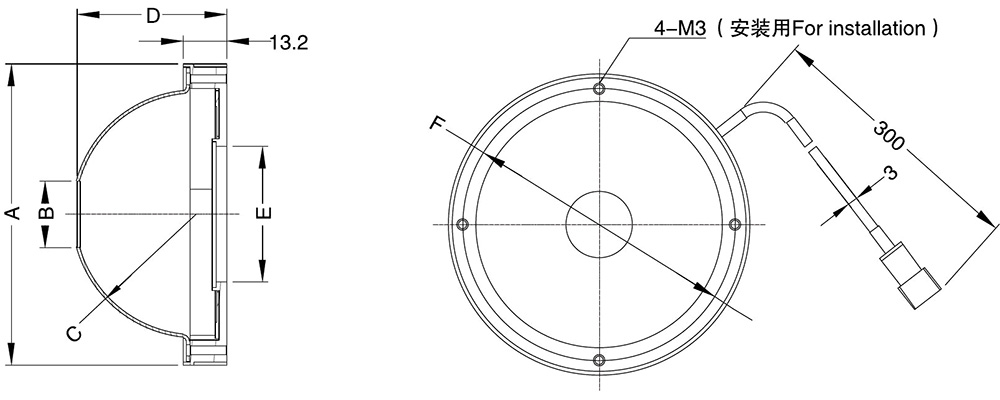

    9.外形尺寸图(mm)


    光源型号

    单位(mm )

    A

    B

    C

    D

    E

    F

    LS-HBD-91

    91

    20

    SR37.5

    45.3

    41

    82

    LS-HBD-116

    116

    25

    SR49.7

    54.4

    66

    106

    LS-HBD-166

    166

    35

    SR75

    74.1

    116

    155.5

    LS-HBD-216

    216

    40

    SR99

    100

    166

    204

    LS-HBD-266

    266

    50

    SR122.5

    106

    210

    254

    LS-HBD-424

    424

    80

    SR196.5

    203

    360

    410

    ***光源的尺寸可定制***
