OTP烧入式光源控制器。
1.产品特性
CPM系列集成脉宽调制恒流驱动方式,CPM具有2种校准模式,分别为色温与亮度设定自动校准模 式与X,Y坐标亮度设定自动校准模式,色温、亮度调节精度高达1 lux,CPM搭配CSC光源可以输出稳定、 标准的光源光谱,CPM支持PC机通讯、多通道独立输出锁定功能、保存记忆功能、CL-200A实时校正 功能,可以很有效的避免误操作带来的不便。

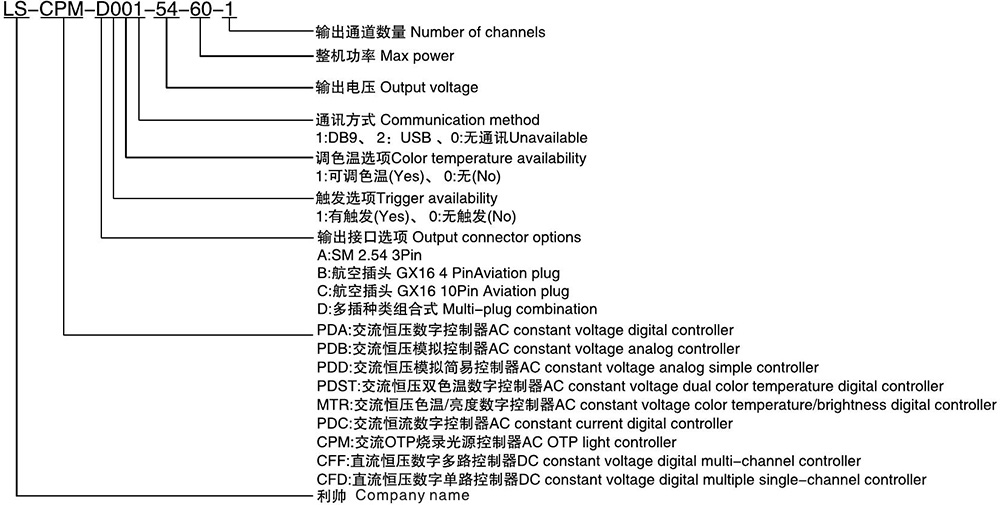

2.命名规则
完整型号 |
缩写型号 |
LS-CPM-D001 -54-60-1 |
CPM-T4-CT |
3.产品规格参数
型号 |
CPM-T4-CT |
|
输入电压/频率 |
AC 100~240V 50/60HZ |
|
发光方式 |
常亮发光 |
|
通道数量 |
1通道 |
|
驱动方式 |
恒流驱动 |
|
输出功率(额定) |
20W |
|
调光设定 |
手动模式/外部通讯模式 |
|
调光精度 |
0~3000级 |
|
输出端口 |
(LED OUTPUY ) EGG-2B-326-NA0.5 |
|
通讯端口 |
CL-200A校正通讯 |
(CALIBRATION CL-200A ) USB |
PC通讯 |
(EXTERNAL CONTROL ) RS-232 |
|
PWM频率 |
28KHz |
|
匹配光源 |
DC 54V输入光源恒流驱动方式 |
|
使用环境 |
温度0--40°C湿度20--85%RH(无结霜状态) |
|
冷却方式 |
自然冷却 |
|
安装方式 |
自然摆放 |
|
材质/表面处理 |
铝合金,表面电泳 |
|
重量(净重) |
1.1 Kg |
|
标准配件 |
1.2米AC电源线(美标、欧标、国标.…)、CPM-4-CT系列控制盒使用说明书 |
4.产品服务
配件选择 |
a.DC延长线 |
c.外部触发线 |
b.AC电源线 |
d.通讯电缆 |
|
定制服务 |
a.电缆、延长线、触发线,长度定制 |
|
b.输出、输入接口定制 |
||
c.功率/电压定制 |
||
质保 |
一年产品质保,并且提供技术支持 |
5.外形尺寸图(mm)

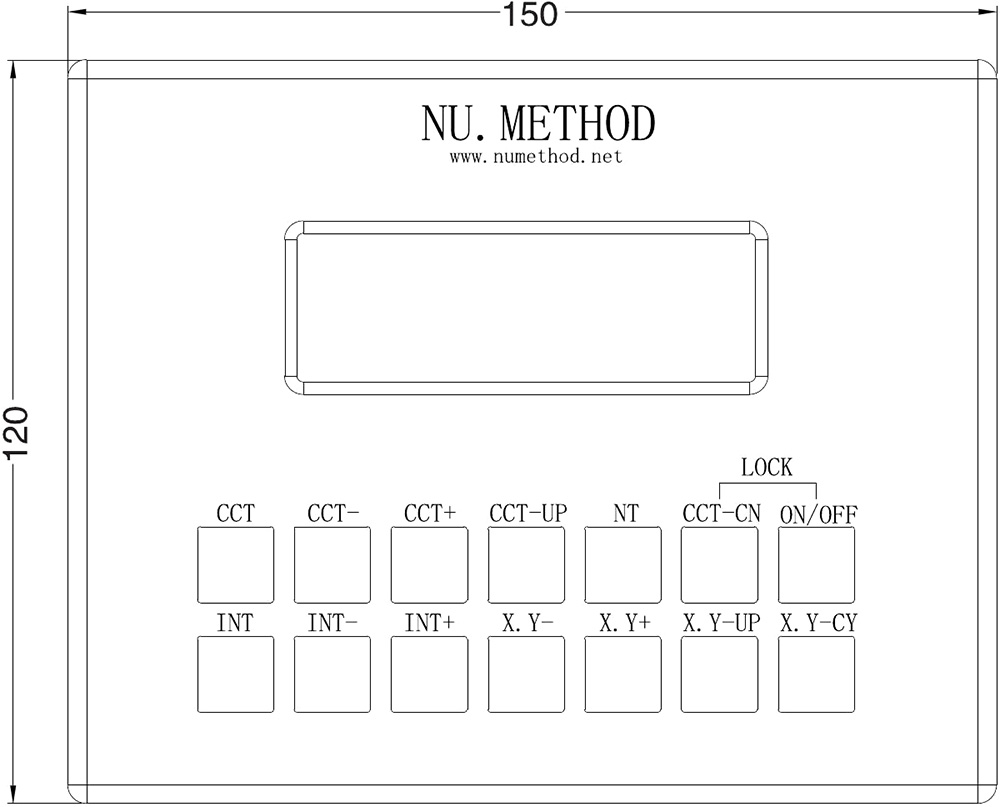

CPM-T4-CT 主视图
CPM-T4-CT右视图
CPM-T4-CT 俯视图
