高准直度的同轴照射光。

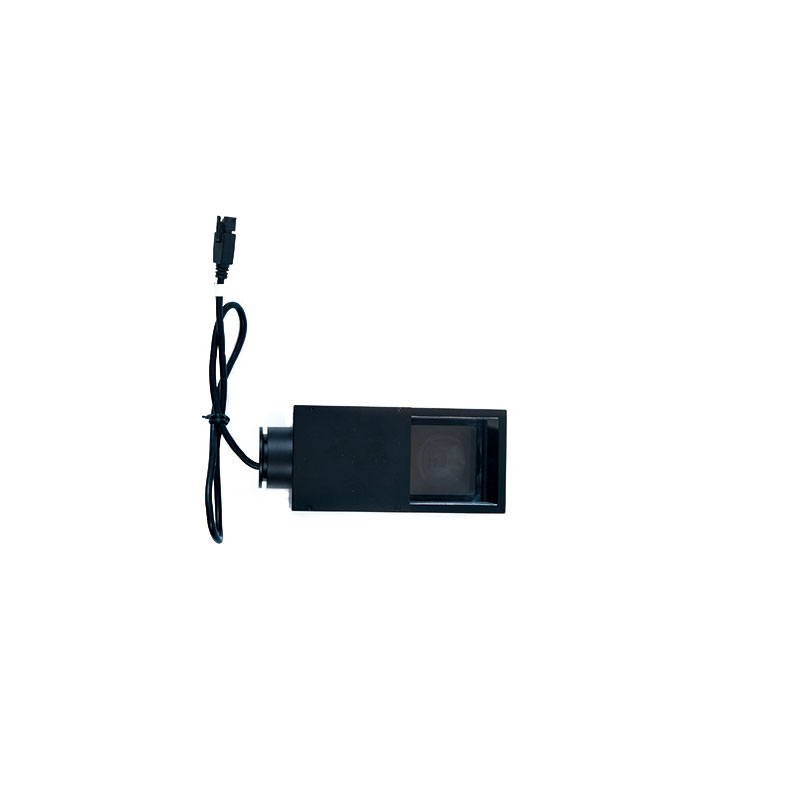

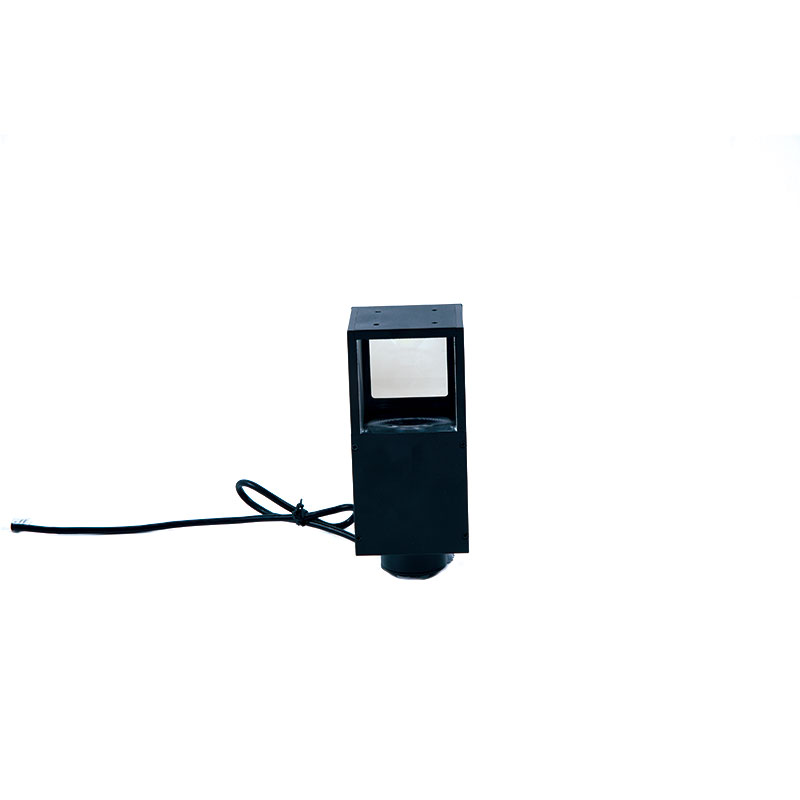

1.产品特性
COP系列光源特殊的发光结构配合特殊透镜模组,可以使光线与相机照射角度在同轴线上使被照 物体表面接受到的亮度一致,通过型材散热。

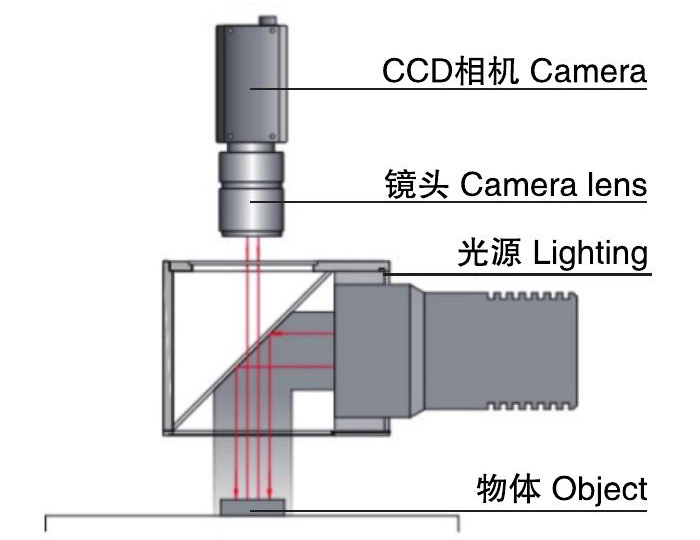

2.成像说明图
CCD相机置于同轴光源的反射出光口,达成发射光与CCD相机同轴,抓取被测物特征。
*本图仅用于示意,与实物不一定完全相同

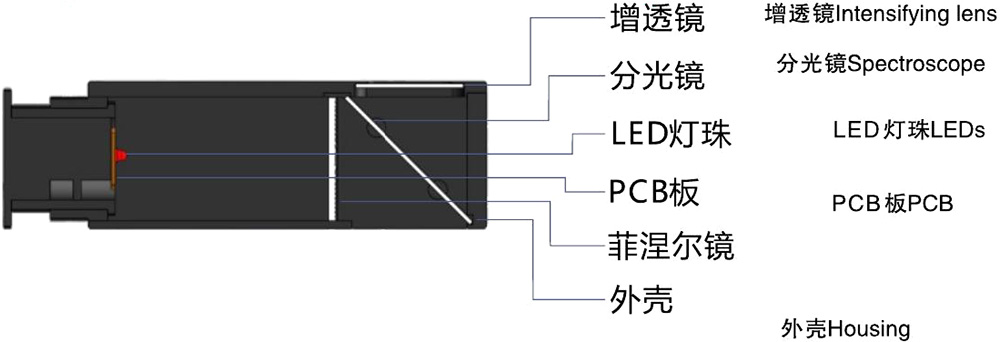

同轴光源截面图

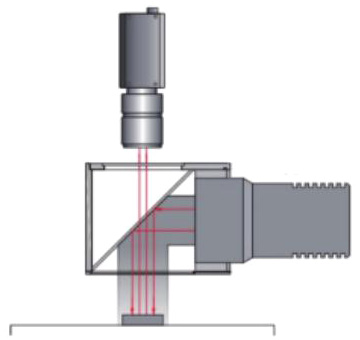

照明结构效果图

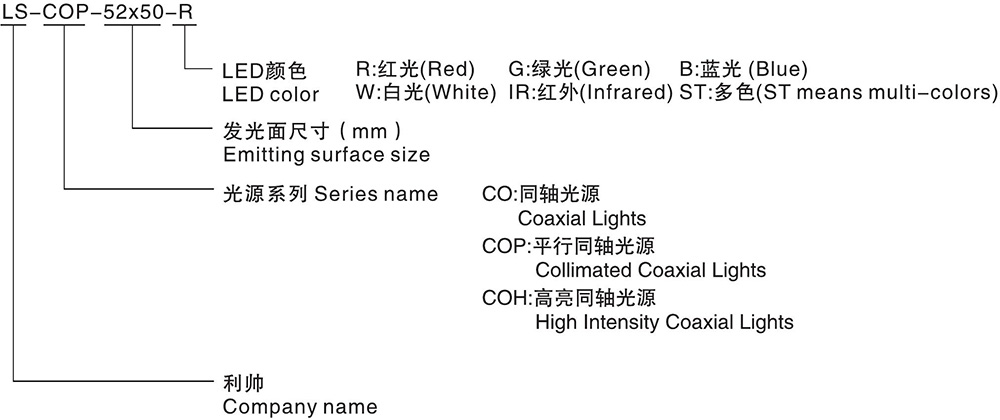

3.型号代码说明
4.产品选型表
型号 |
LED颜色 |
电压 |
功率 |
重量 |
接口 |
|
●IR |
●●● |
|||||
LS-COP-19×19 |
●●●●IR |
24V恒压 |
1W |
1.5W |
0.1kg |
SM 2.54 3Pin |
LS-COP-32×30 |
●●●●IR |
2.5W |
3.5W |
0.1kg |
||
LS-COP-39×38 |
●●●●IR |
3W |
4.5W |
0.2kg |
||
LS-COP-52×50 |
●●●●IR |
4W |
6W |
0.3kg |
||
LS-COP-61×43 |
●●●●IR |
5.5W |
8W |
0.4kg |
||
LS-COP-70×70 |
●●●●IR |
6W |
9W |
0.5kg |
||
LS-COP-80×80 |
●●●●IR |
7W |
10W |
0.7kg |
||
LS-COP-90×90 |
●●●●IR |
8W |
12W |
0.8kg |
||
LS-COP-100×100 |
●●●●IR |
9W |
14W |
1.0kg |
||
LS-COP-120×120 |
●●●●IR |
12W |
18W |
1.2kg |
||
LS-COP-131×140 |
●●●●IR |
16W |
24W |
1.7kg |
***以实物为准***
5.应用领域
1.反光类表面划痕检测
2.电子元器件轮廓检测
3.光面字符检测
4.光面划痕检测
5.玻璃、金属表面标识检测
6.应用案例
塑胶帽字符检测

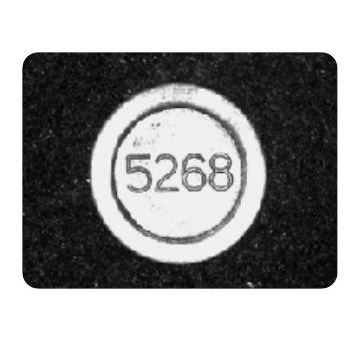

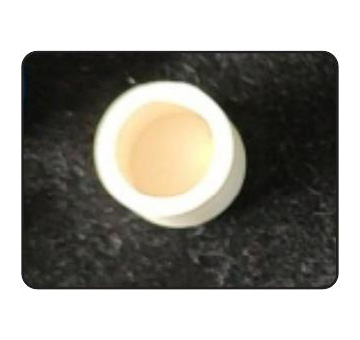

实物图 | 打光方式 | 效果图 |
7.产品服务
光源颜色范围 |
● 620nm-630nm ● 460nm-475nm ● 520nm-530nm |
● 3200K-7000K IR 750~950nm |
|
使用环境 |
a.温度 0--40°C |
b.湿度20--85%RH(无结霜状态) |
|
使用寿命 |
3万小时衰减5% |
配件选择 |
a.延长线 |
b.控制器 |
|
定制服务 |
a.光源尺寸定制 |
b.色温、亮度、波长定制 |
|
c.输出接口、输入电压、驱动方式定制 |
|
d.安装方式定制 |
|
e.多光谱定制 |
|
质保 |
一年产品质保,并且提供技术支持 |

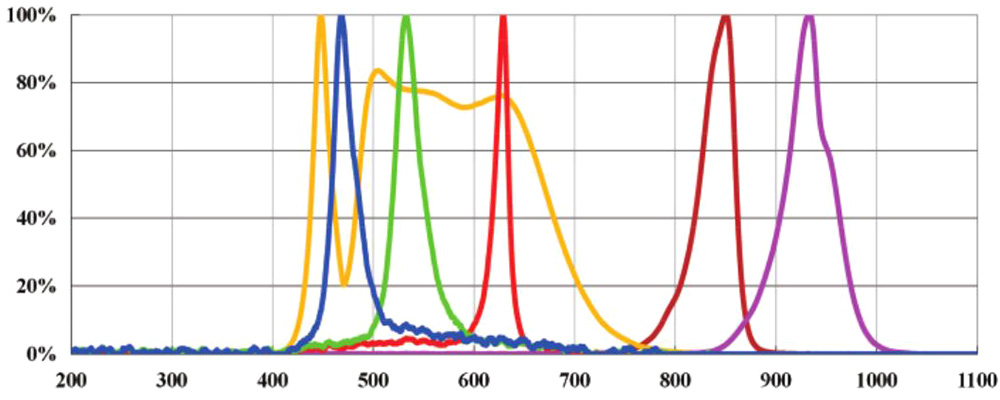

8.光谱、均匀性图
光谱图 | 均匀性图 |

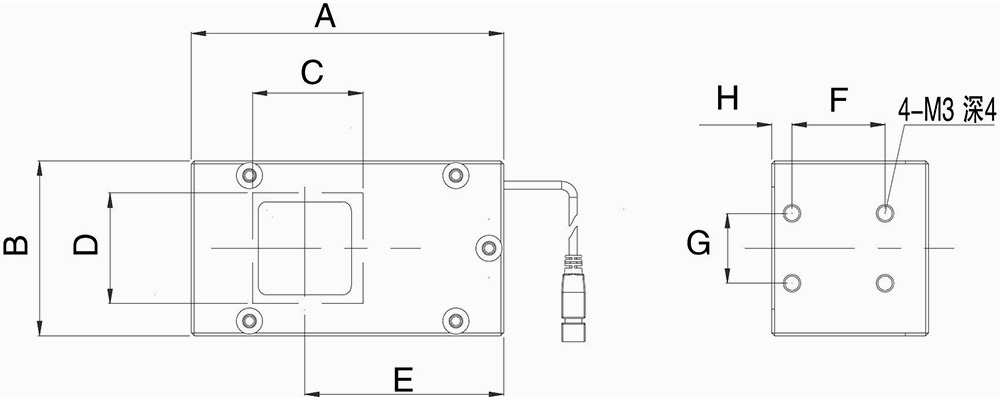

9.外形尺寸图(mm)
光源型号 |
单位(mm ) |
|||||||
外框(± 1mm) |
发光面(± 1mm) |
安装孔(± 1mm) |
||||||
A |
B |
C |
D |
E |
F |
G |
H |
|
LS-COP-19×19 |
53.7 |
30 |
19 |
19 |
34.2 |
16 |
12 |
3.5 |
LS-COP-32×30 |
67 |
40 |
32 |
30 |
45.5 |
20 |
20 |
10 |
LS-COP-39×38 |
70 |
46 |
39 |
38 |
43.5 |
25 |
30 |
12 |
LS-COP-52×50 |
87 |
58 |
52 |
50 |
55 |
25 |
25 |
19.5 |
LS-COP-61×43 |
90 |
70 |
61 |
43 |
53.5 |
40 |
30 |
15 |
LS-COP-70×70 |
104 |
81 |
70 |
70 |
62.5 |
50 |
50 |
6.5 |
LS-COP-80×80 |
114 |
91 |
80 |
80 |
69.5 |
50 |
50 |
15.5 |
LS-COP-90×90 |
124 |
101 |
90 |
90 |
72 |
60 |
60 |
15.2 |
LS-COP-100×100 |
134 |
111 |
100 |
100 |
77 |
70 |
70 |
15 |
LS-COP-120×120 |
154 |
131 |
120 |
120 |
89 |
90 |
90 |
15.7 |
LS-COP-131×140 |
174 |
151 |
131 |
140 |
97 |
90 |
90 |
25.3 |
***光源的尺寸可定制***
