  • 同轴光源(38-CO)

    同轴光源(38-CO)

    同轴光源(38-CO)

    余姚利帅机器视觉科技有限公司

    产品规格

    高亮LED通过半透半反镜片,达成CCD相机与光线同轴。



    1.产品特性



    使物体表面反射光和CCD相机在同一轴线上,有效消除图像重影,适合与镜面光滑表面的检测。

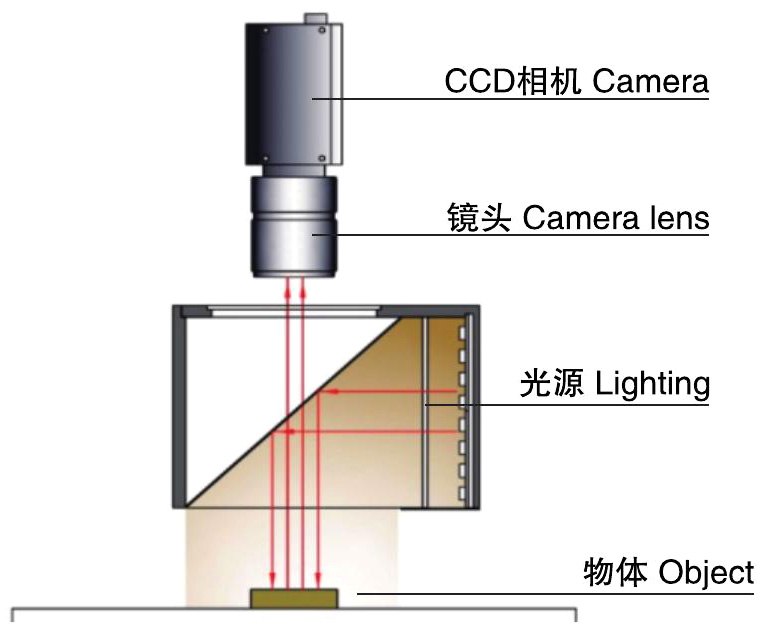

    2.成像说明图



    CCD相机置于同轴光源的反射出光口,达成发射光与CCD相机同轴, 抓取被测物特征。



    *本图仅用于示意,与实物不一定完全相同

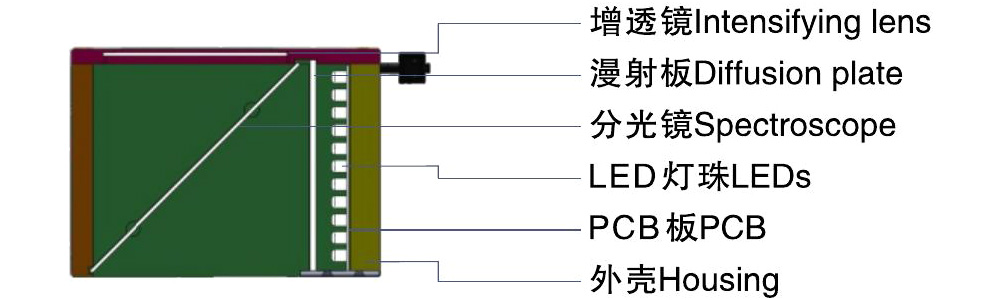

    同轴光源截面图





    照明结构效果图

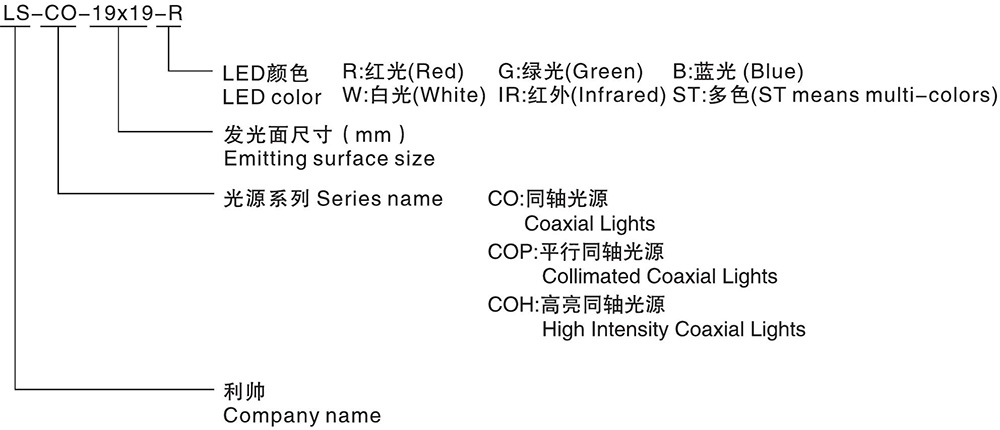

    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    接口

    IR

    LS-CO-19×19

    IR

    24V恒压

    1W

    1.5W

    0.1kg

    SM 2.54 3Pin

    LS-CO-32×30

    IR

    2.5W

    3.5W

    0.1kg

    LS-CO-39×38

    IR

    3W

    4.5W

    0.2kg

    LS-CO-52×50

    IR

    4W

    6W

    0.3kg

    LS-CO-61×43

    IR

    5.5W

    8W

    0.4kg

    LS-CO-70×70

    IR

    6W

    9W

    0.5kg

    LS-CO-80×80

    IR

    7W

    10W

    0.7kg

    LS-CO-90×90

    IR

    8W

    12W

    0.8kg

    LS-CO-100×100

    IR

    9W

    14W

    1.0kg

    LS-CO-120×20

    IR

    12W

    18W

    1.2kg

    LS-CO-131×140

    IR

    16W

    24W

    1.7kg

    ***以实物为准***



    5.应用领域



    1.Mark定位

    2.条码、二维码识别

    3.光面字符检测

    4.光面划痕检测

    5.玻璃、金属表面标识检测



    6.应用案例

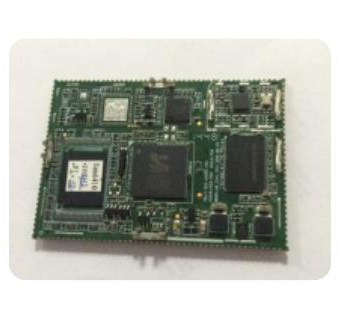

    IC元件定位检测

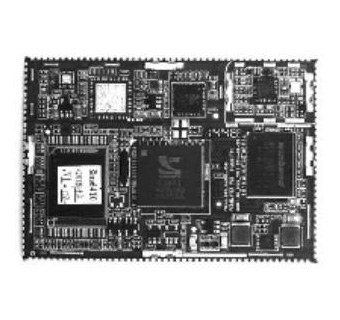

    实物图 打光方式 效果图

    7.产品服务



    光源颜色范围

    620nm-630nm 460nm-475nm 520nm-530nm

    3200K-7000K IR750~950nm

    使用环境

    a.温度 0--40°C

    b.湿度20--85%RH(无结霜状态)

    使用寿命

    3万小时衰减5

    Lighting decay 5% per 30,000hrs

    配件选择

    a.延长线

    b.控制器

    定制服务

    a.光源尺寸定制

    b.色温、亮度、波长定制

    c.输出接口、输入电压、驱动方式定制

    d.安装方式定制

    e.多光谱定制

    质保

    一年产品质保,并且提供技术支持

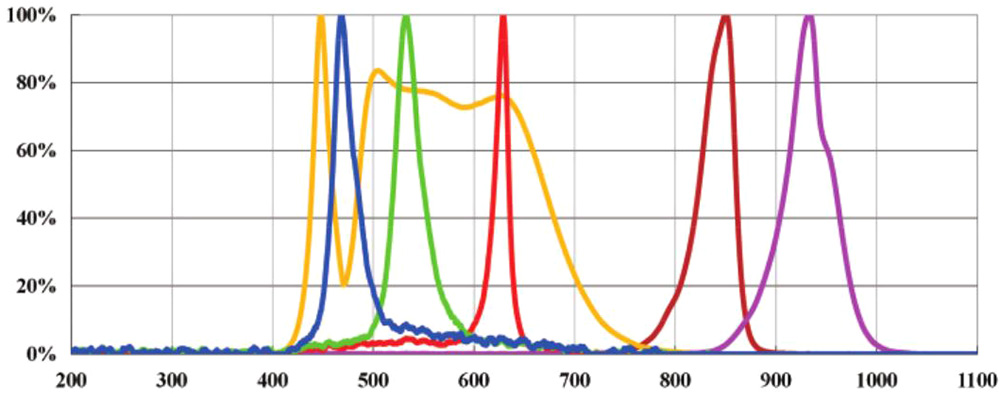

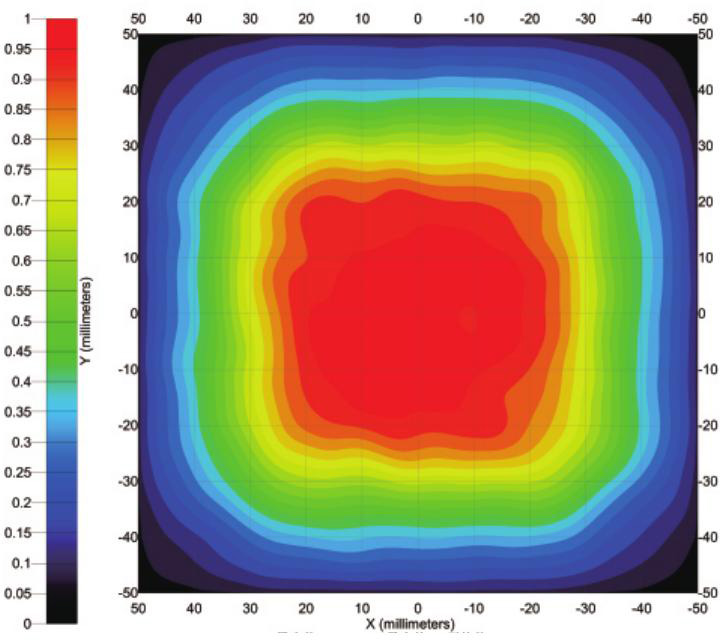

    8.光谱、均匀性图



    光谱图 均匀性图

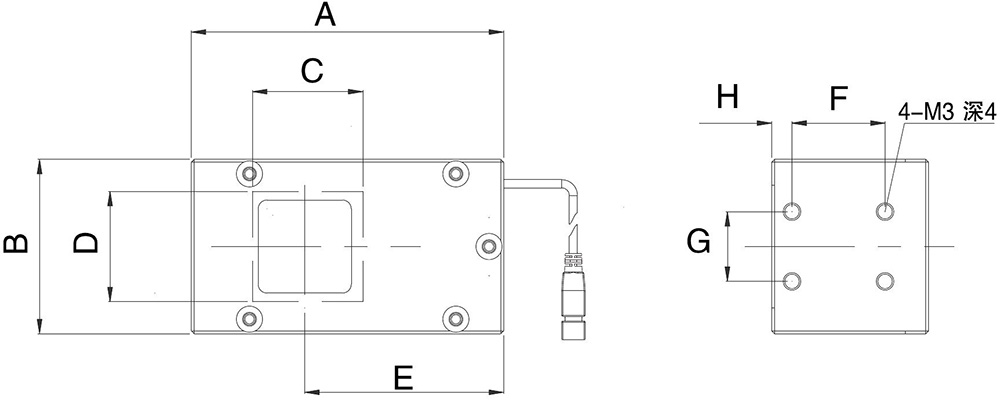

    9.外形尺寸图(mm)





    光源型号

    单位(mm )

    外框(± 1 mm)

    发光面(± 1mm)

    安装孔(± 1mm)

    A

    B

    C

    D

    E

    F

    G

    H

    LS-CO-19×19

    53.7

    30

    19

    19

    34.2

    16

    12

    3.5

    LS-C0-32×30

    67

    40

    32

    30

    45.5

    20

    20

    10

    LS-CO-39×38

    70

    46

    39

    38

    43.5

    25

    30

    12

    LS-CO-52×50

    87

    58

    52

    50

    55

    25

    25

    19.5

    LS-CO-61×43

    90

    70

    61

    43

    53.5

    40

    30

    15

    LS-CO-70×70

    104

    81

    70

    70

    62.5

    50

    50

    6.5

    LS-CO-80×80

    114

    91

    80

    80

    69.5

    50

    50

    15.5

    LS-CO-90×90

    124

    101

    90

    90

    72

    60

    60

    15.2

    LS-CO-100×100

    134

    111

    100

    100

    77

    70

    70

    15

    LS-CO-120×120

    154

    131

    120

    120

    89

    90

    90

    15.7

    LS-CO-131×x140

    174

    151

    131

    140

    97

    90

    90

    25.3

    ***光源的尺寸可定制***
