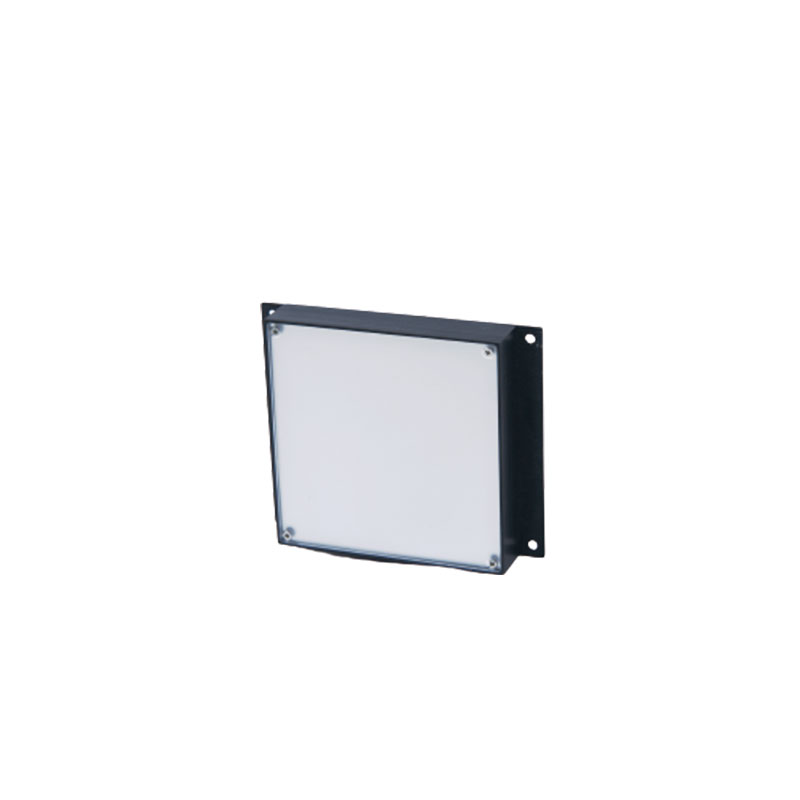

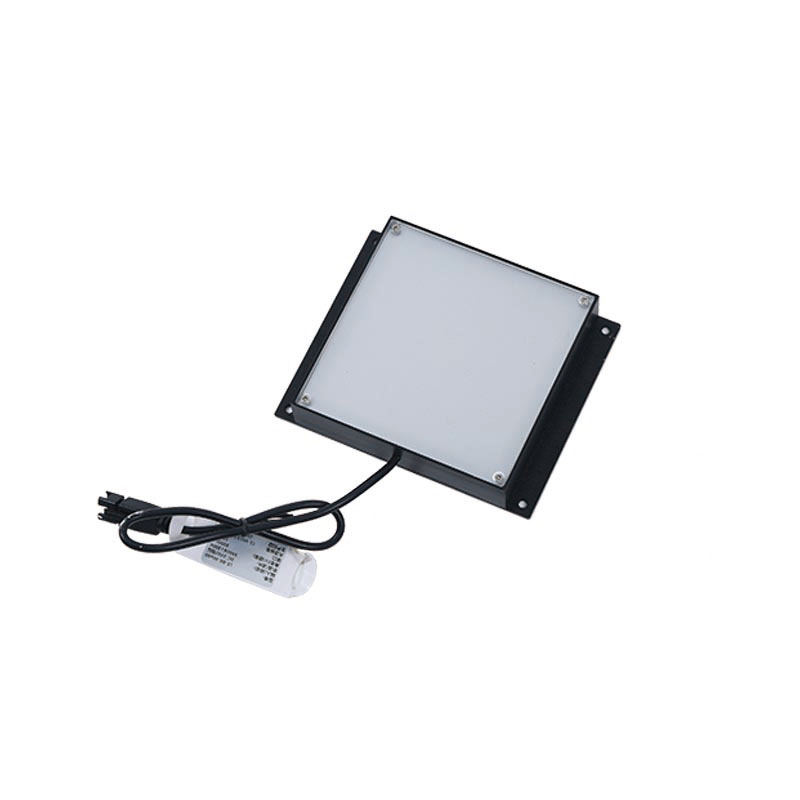

1.产品特性
BKP系列光源使用背发光方式发出平行、均匀、高亮的光。
2.成像说明图
CCD相机置于上方,通过平面光照射,抓取被测物特征。
本图仅用于示意,与实物不一定完全相同

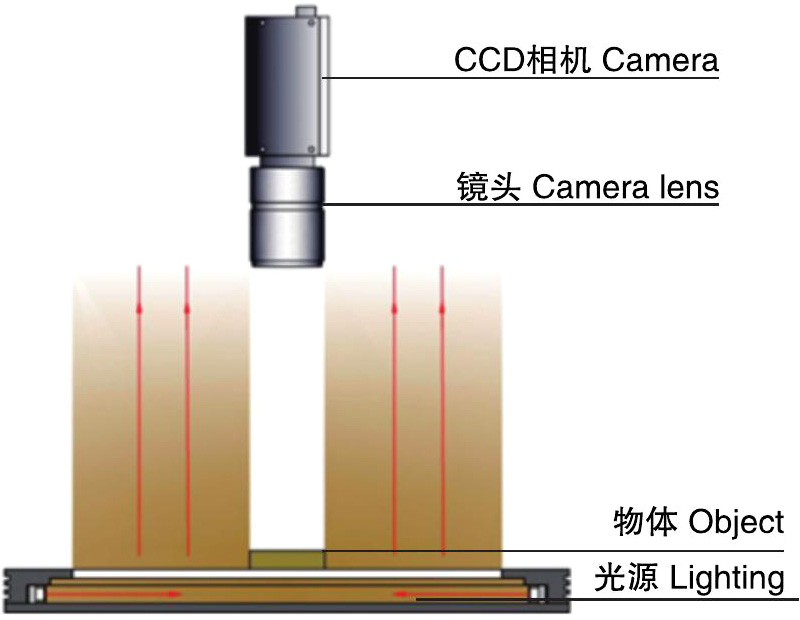

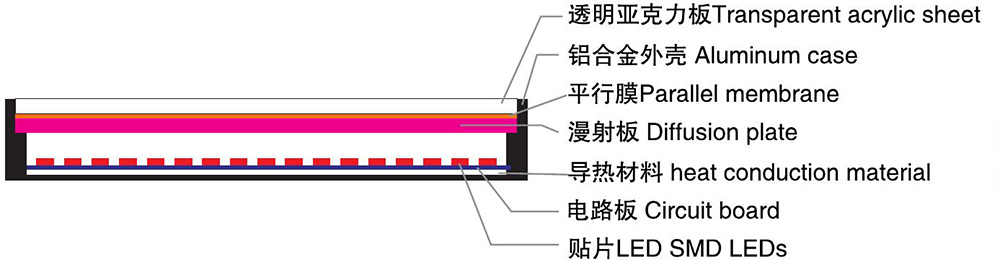

平行光源截面图

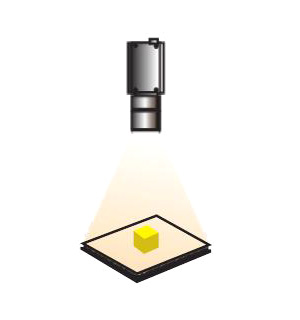

照明结构效果图

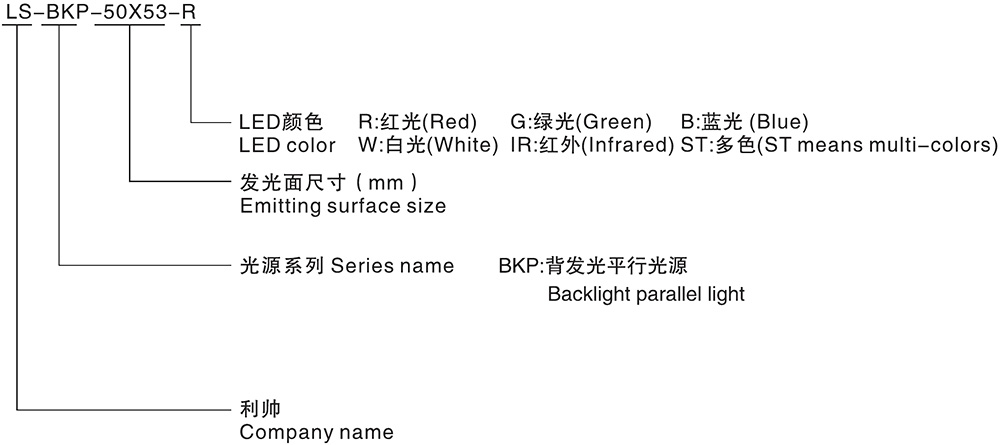

3.型号代码说明
4.产品选型表
型号 |
LED颜色 |
电压 |
功率 |
重量 |
接口 |
LS-BKP-50×53 |
●●●●IR |
24V恒压 |
2W |
0.1kg |
SM 2.54 3Pin |
LS-BKP-70×70 |
●●●●IR |
3W |
0.2kg |
||
LS-BKP-103×106 |
●●●●IR |
8W |
0.3kg |
||
LS-BKP-103×159 |
●●●●IR |
12W |
0.5kg |
||
LS-BKP-156×159 |
●●●●IR |
18W |
0.6kg |
||
LS-BKP-156×212 |
●●●●IR |
24W |
0.7kg |
||
LS-BKP-209×212 |
●●●●IR |
32W |
0.9kg |
||
LS-BKP-209×265 |
●●●●IR |
50W |
1.1kg |
||
LS-BKP-209×318 |
●●●●IR |
48W |
1.3kg |
||
LS-BKP -262×318 |
●●●●IR |
60W |
1.7kg |
||
LS-BKP-315×318 |
●●●●IR |
72W |
2.0kg |
***以实物为准***
5.应用领域
1.外形轮廓检测
2.尺寸测量
3.透明物体划痕检测
4.机械零件尺寸检测
6.应用案例

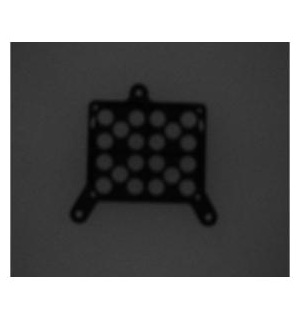

金属轮廓检测
实物图 | 打光方式 | 效果图 |
7.产品服务
光源颜色范围 |
●620nm-630nm ●460nm-475nm ●520nm-530nm |
●3200K-7000K IR 750〜950nm |
|
使用环境 |
a.温度 0--40°C |
b.湿度20--85%RH(无结霜状态) |
|
使用寿命 |
3万小时衰减5% |
配件选择 |
a.延长线 |
b.控制器 |
|
定制服务 |
a.光源尺寸定制 |
b.色温、亮度、波长定制 |
|
c.输出接口、输入电压、驱动方式定制 |
|
d均匀度定制(最高95% ) |
|
e.安装方式定制 |
|
f.多光谱定制 |
|
质保 |
一年产品质保,并且提供技术支持 |
8.光谱、均匀性图

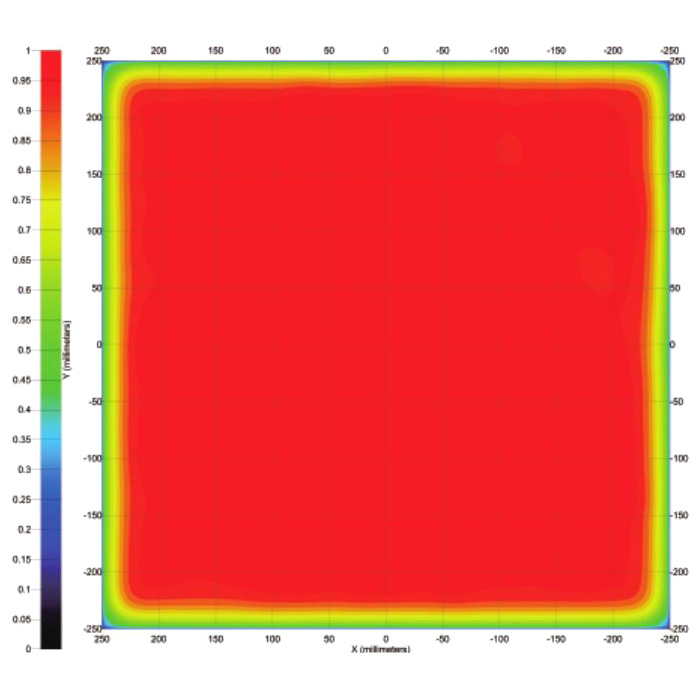

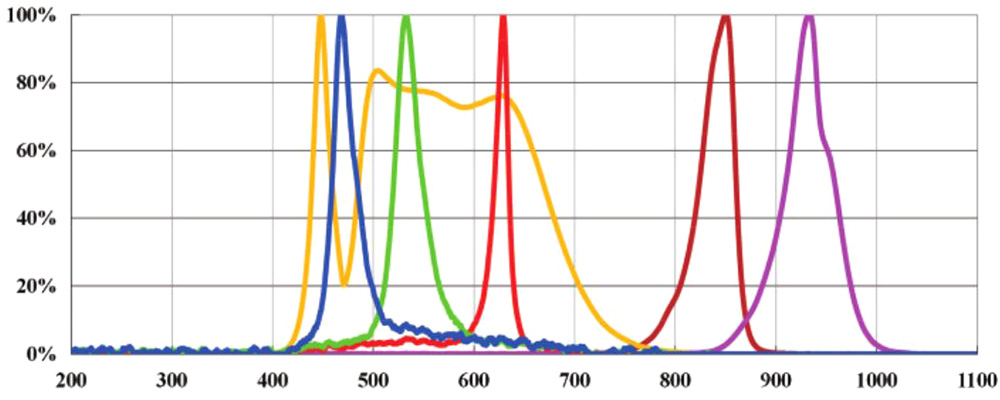

光谱图 | 均匀性图(LS-BKP-70×70)) |

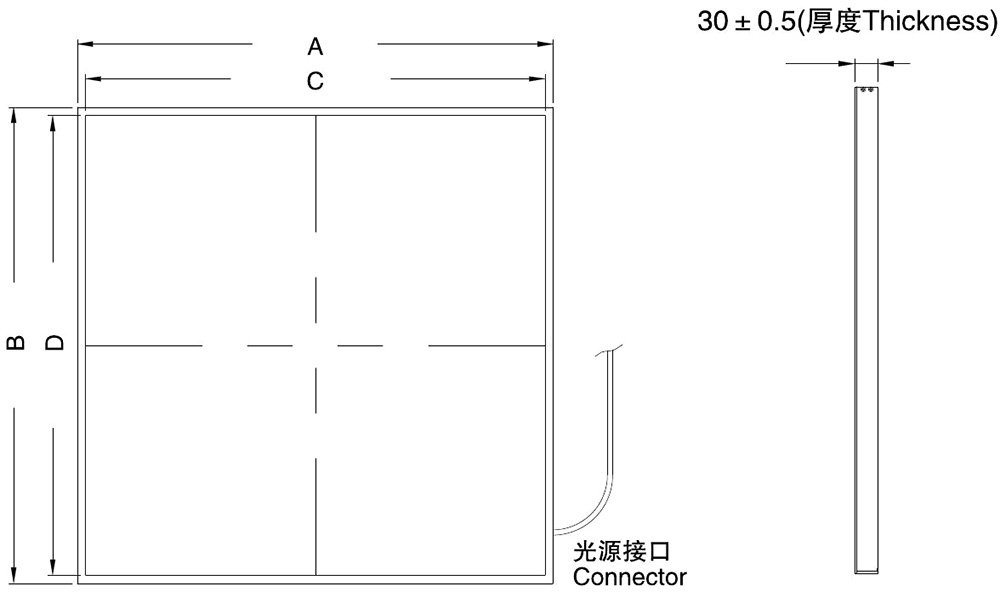

9.外形尺寸图(mm)
光源型号 |
单位(mm ) |
|||
外框(± 1 mm) |
发光面(± 1mm) |
|||
A |
B |
C |
D |
|
LS-BKP-50×53 |
64 |
78 |
50 |
53 |
LS-BKP-70×70 |
84 |
95 |
70 |
70 |
LS-BKP-103×106 |
117 |
131 |
103 |
106 |
LS-BKP-103×159 |
117 |
184 |
103 |
159 |
LS-BKP-156×159 |
170 |
184 |
156 |
159 |
LS-BKP-156×212 |
170 |
237 |
156 |
212 |
LS-BKP-209×212 |
223 |
237 |
209 |
212 |
LS-BKP-209×265 |
223 |
290 |
209 |
265 |
LS-BKP-209×318 |
223 |
343 |
209 |
318 |
LS-BKP-262×318 |
276 |
343 |
262 |
318 |
LS-BKP-315×318 |
329 |
343 |
315 |
318 |
***光源的尺寸可定制***
