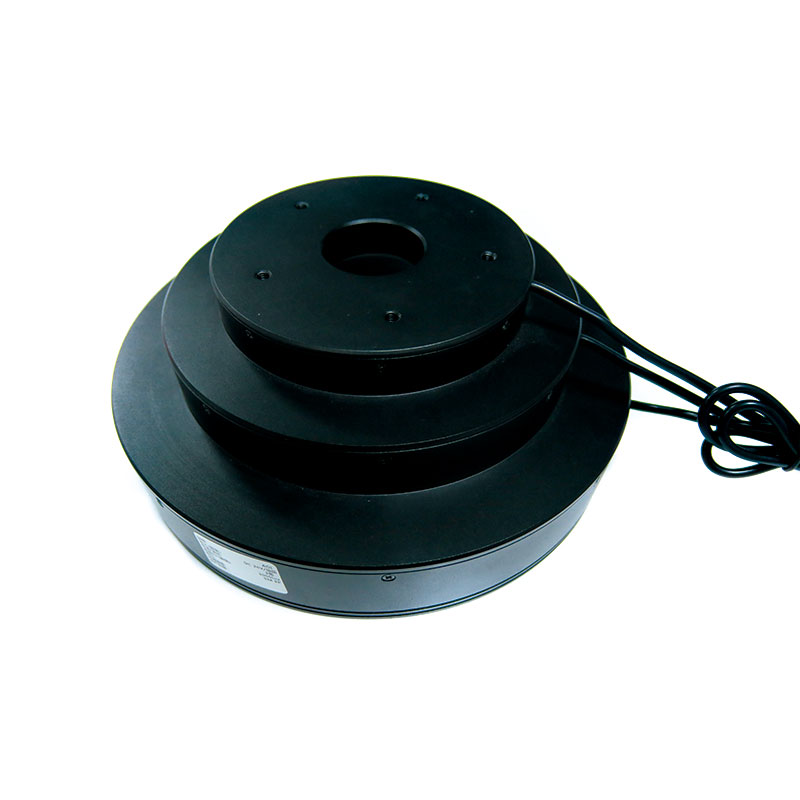

    • 光源（AOI）

    光源（AOI）

    光源（AOI）

    余姚利帅机器视觉科技有限公司

    邮箱 : admin@numethod.com.cn 电话 : +138-67807043

    产品规格

    多色、多层、多角度照射。



    1.产品特性



    AOI系列光源采用高亮度RGB三色直插LED均匀环形分布照射，特制的漫射板使光源照射的光更 加的均匀，RGB三种LED均可单独调整亮度也可以三色同时照射，突出强化被测物的三维特征。

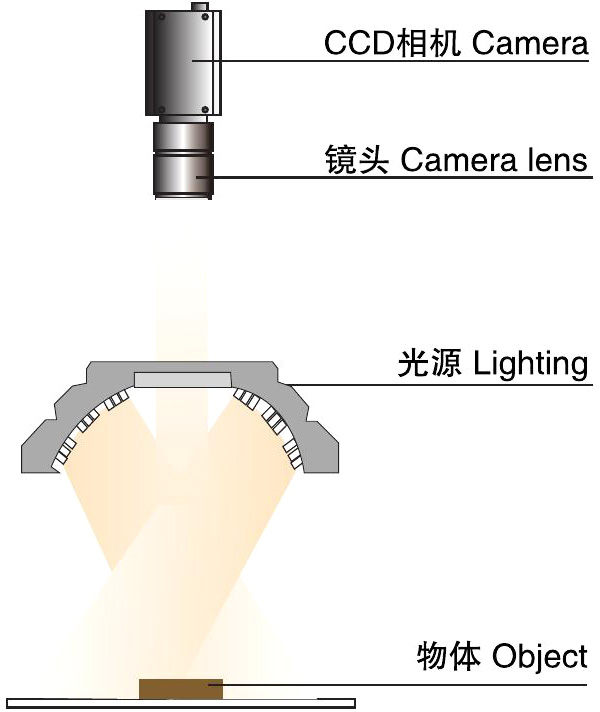

    2.成像说明图



    CCD相机置于被检测物上方，透过光源抓取被测物三维特征。



    *本图仅用于示意，与实物不一定完全相同

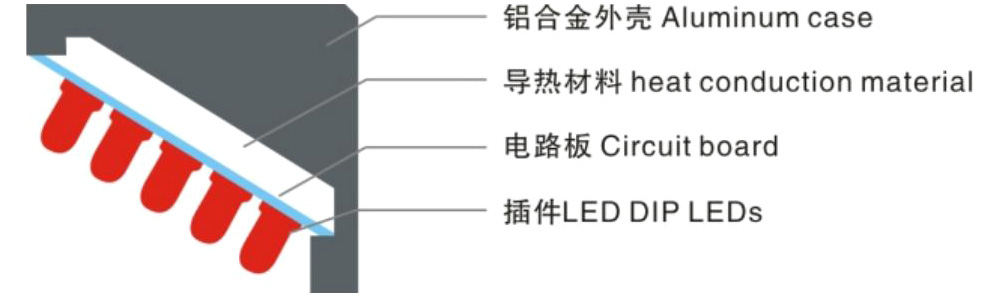

    AOI光源截面图





    照明结构效果图

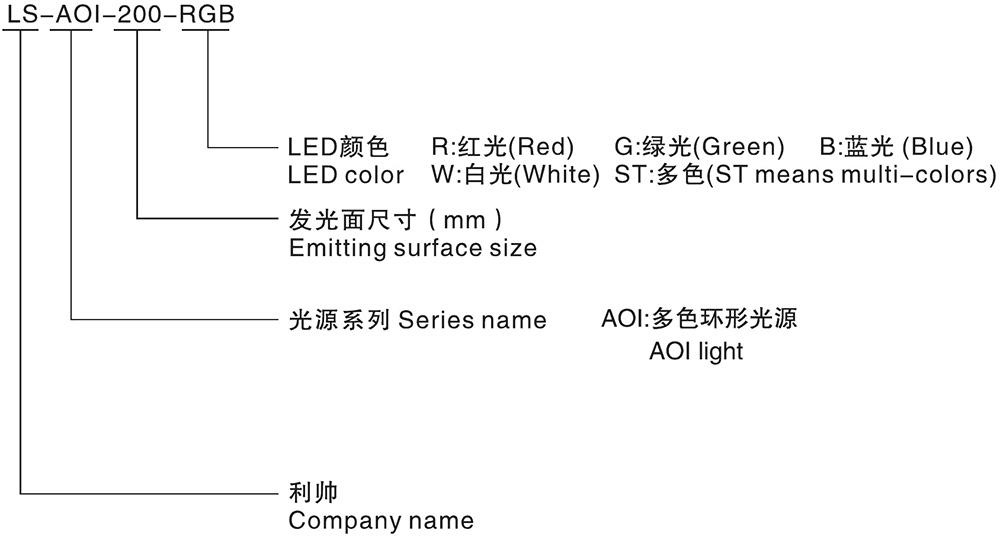

    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    接口
    ●

    ●

    ●

    ●

    LS-AOI-150-RGB

    ●●●●

    24V恒压

    4W

    9W

    12W

    12W

    0.1kg

    SM 2.54 3Pin

    LS-AOI-200-RGB

    ●●●●

    8W

    13W

    16W

    16W

    0.1kg

    LS-AOI-250-RGB

    ●●●●

    10W

    16W

    22W

    22W

    0.2kg



    ***以实物为准***



    5.应用领域



    1 .电路焊锡检测

    2.多层次高低物体检测

    3.颜色，条码识别检测

    4.集成电路管脚检测



    6.应用案例

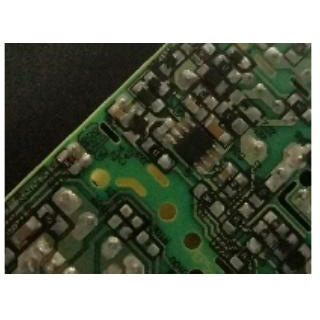

    PCB焊点检测

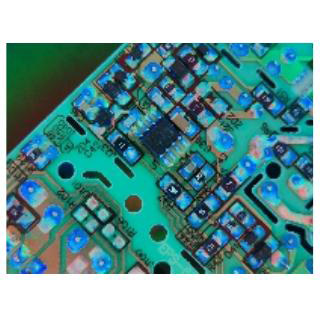

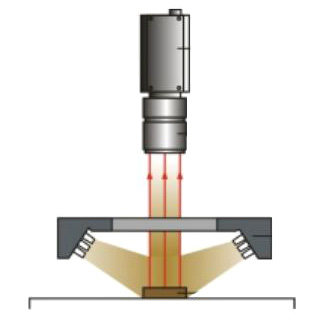

    实物图 打光方式 效果图



    7.产品服务

    光源颜色范围

    ● 620nm-630nm● 460nm-475nm ● 520nm-530nm

    ● 3200K-7000K

    使用环境

    a.温度 0—40℃

    b.湿度20--85%RH(无结霜状态）

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.控制器

    定制服务

    a.光源尺寸定制
    b.色温、波长、坐标、光谱定制
    c.亮度定制
    d.个性化定制，提供最佳图像效果
    e.输出接口、输入电压、驱动方式定制
    f.安装方式定制
    g.多光谱定制

    质保

    一年产品质保，并且提供技术支持



    8.光谱、均匀性图

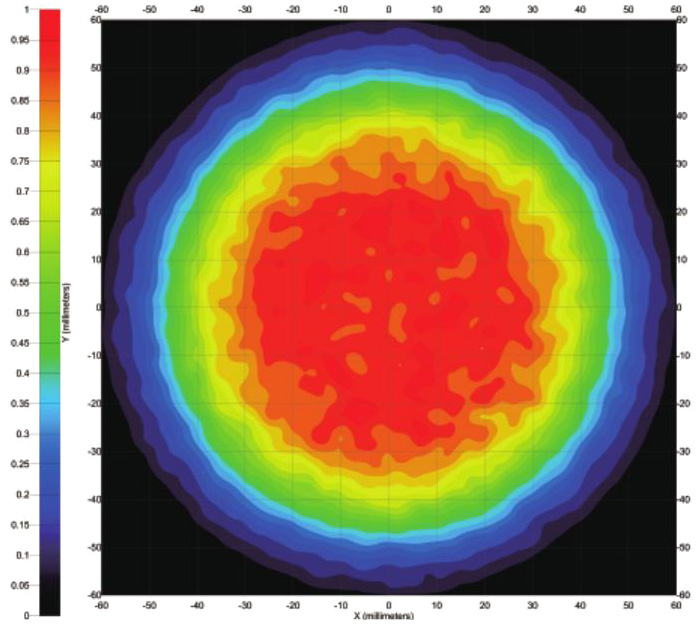

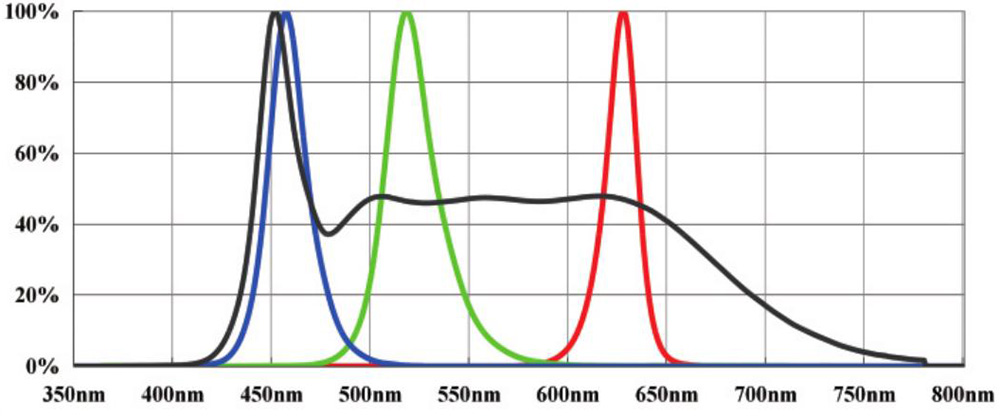

    光谱图 均匀性图

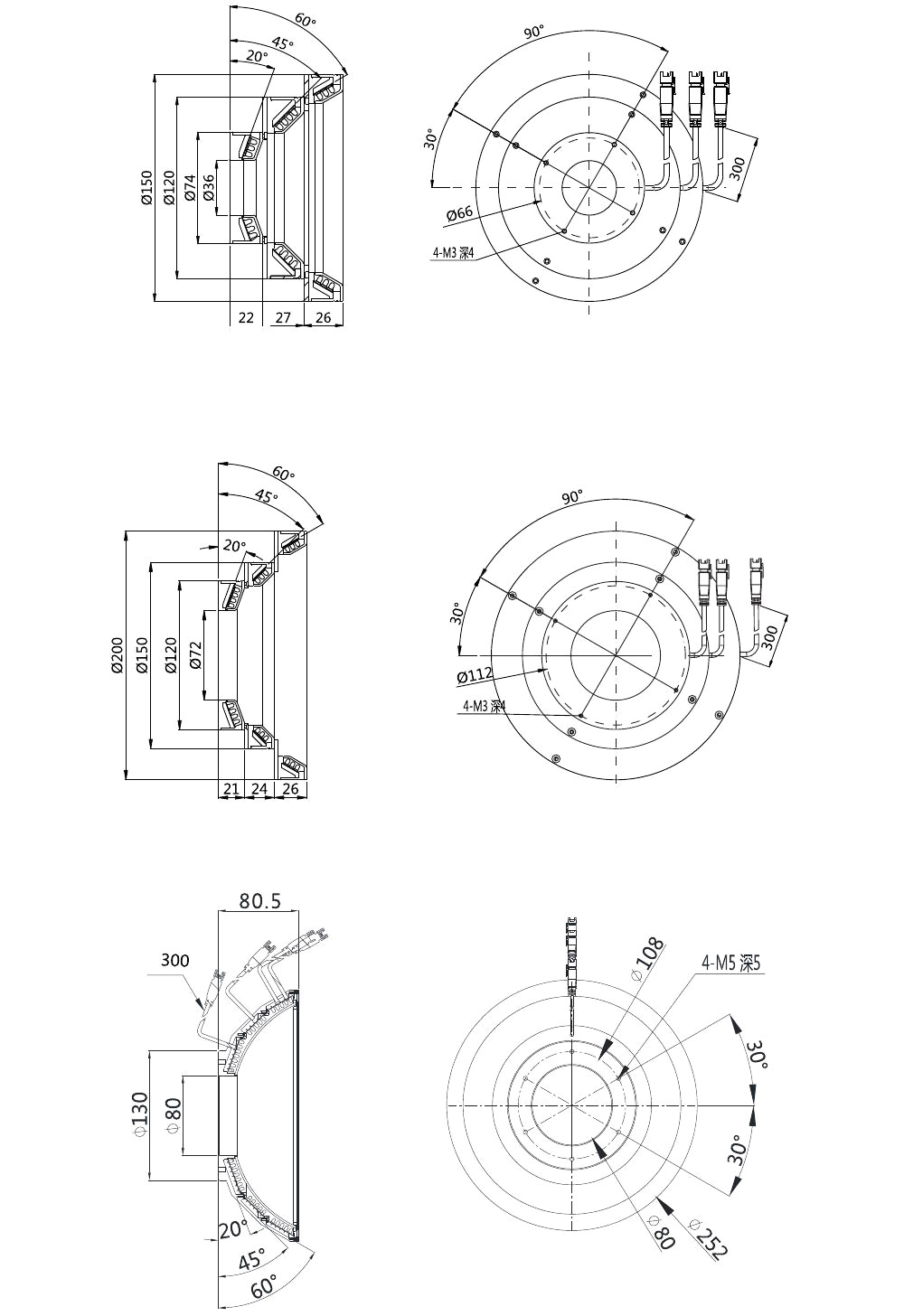

    9.外形尺寸图(mm)
