    产品规格

    四色高均匀度光源。特别适合用于手机摄像头模组测试，图像采集用的高端烧录光源。



    1.产品特性



    CSC系列光源搭配CPM控制器是一个自动调节亮度和色温的光源，连接CL-200A可自由选择亮度 色温色坐标进行校正。

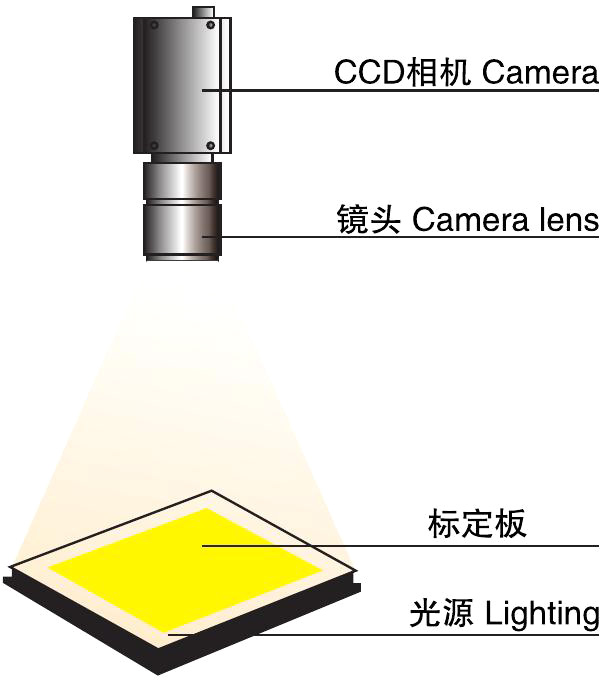

    2.成像说明图



    被测模组或摄像模组、图像采集置于光源上方。校准被测模 组或摄像模组、图像采集光学参数。



    *本图仅用于示意，与实物不一定完全相同



    OTP光源截面图





    照明结构效果图

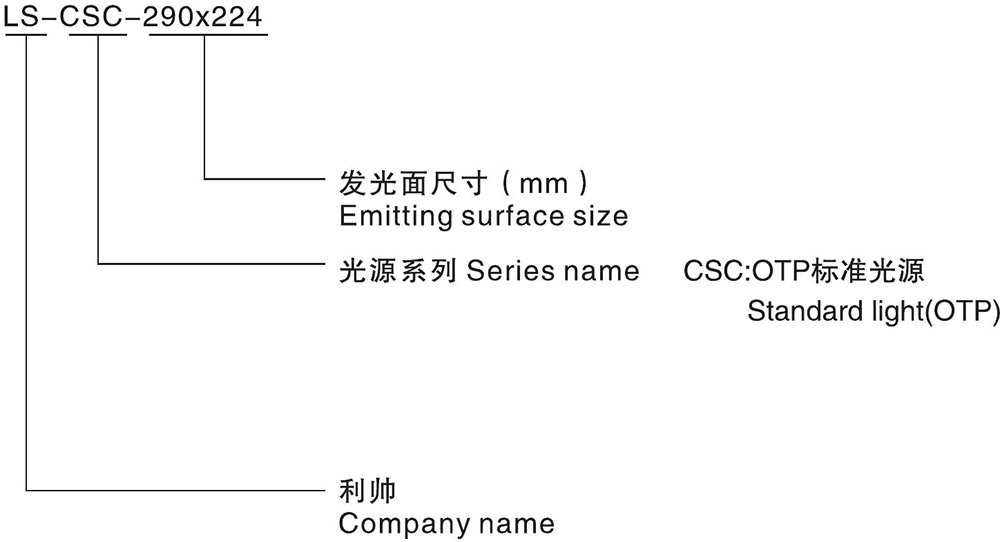

    3.型号代码说明





    4.产品选型表



    型号

    LED颜色

    电压

    功率

    重量

    接口

    LS-CSC-290×224

    2900K～3300K

    3800K～4200K

    5400K～5800K

    5600K～6000K

    54V恒流

    20W

    5.2 kg

    EGG-2B-326-NA0.5



    ***以实物为准***



    5.应用领域



    1.摄像头模组检测

    2.尺寸测量

    3.透明物体划痕检测

    4.机械零件尺寸检测

    5.模组标定检测



    6.应用案例

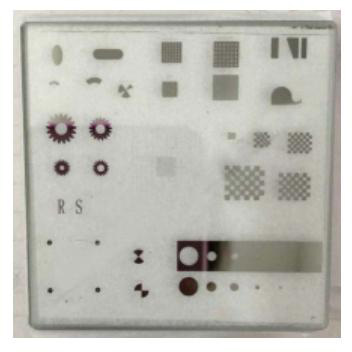

    标定板检测

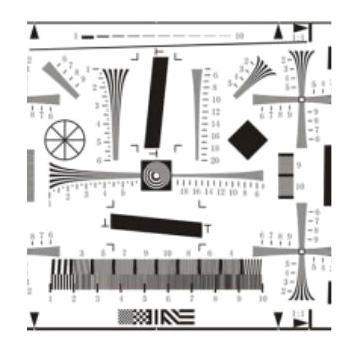

    实物图 打光方式 效果图

    7.产品服务



    光源颜色范围

    2900K-3300K

    3800K-4200K

    5400K-5800K

    5600K-6000K

    使用环境

    a.温度 0--40°C

    b.湿度20--85%RH(无结霜状态）

    使用寿命

    3万小时衰减5%

    配件选择

    a.延长线

    b.通讯延长线

    c.控制器

    定制服务

    a.光源尺寸定制

    b.色温、亮度、坐标、光谱定制

    c.均匀度定制（最高95% )

    d.安装方式定制

    质保

    一年产品质保，并且提供技术支持

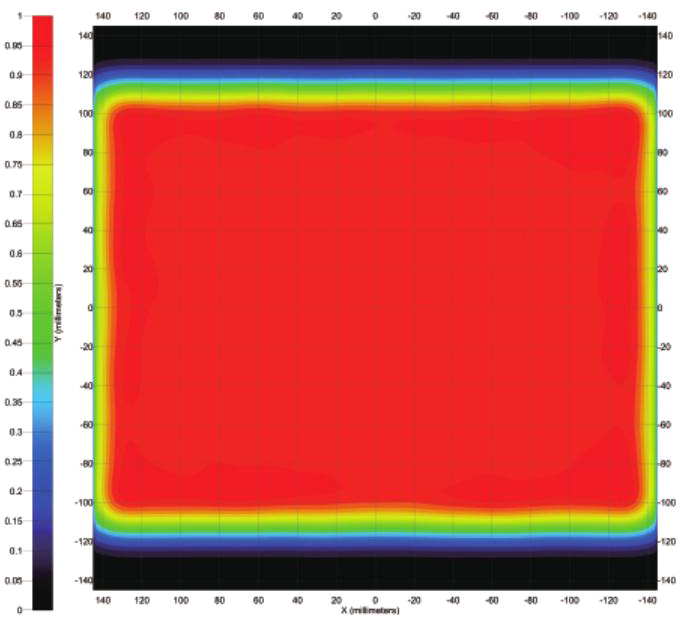

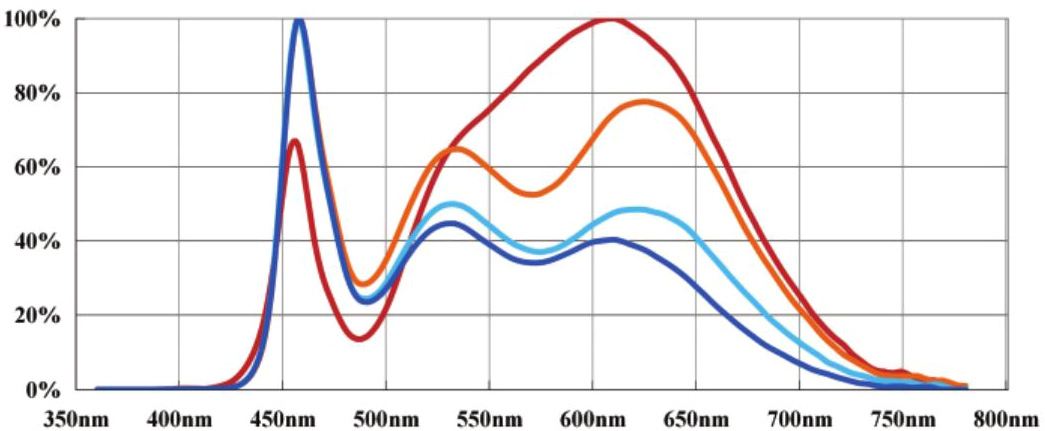

    8.光谱、均匀性图



    光谱图 均匀性图

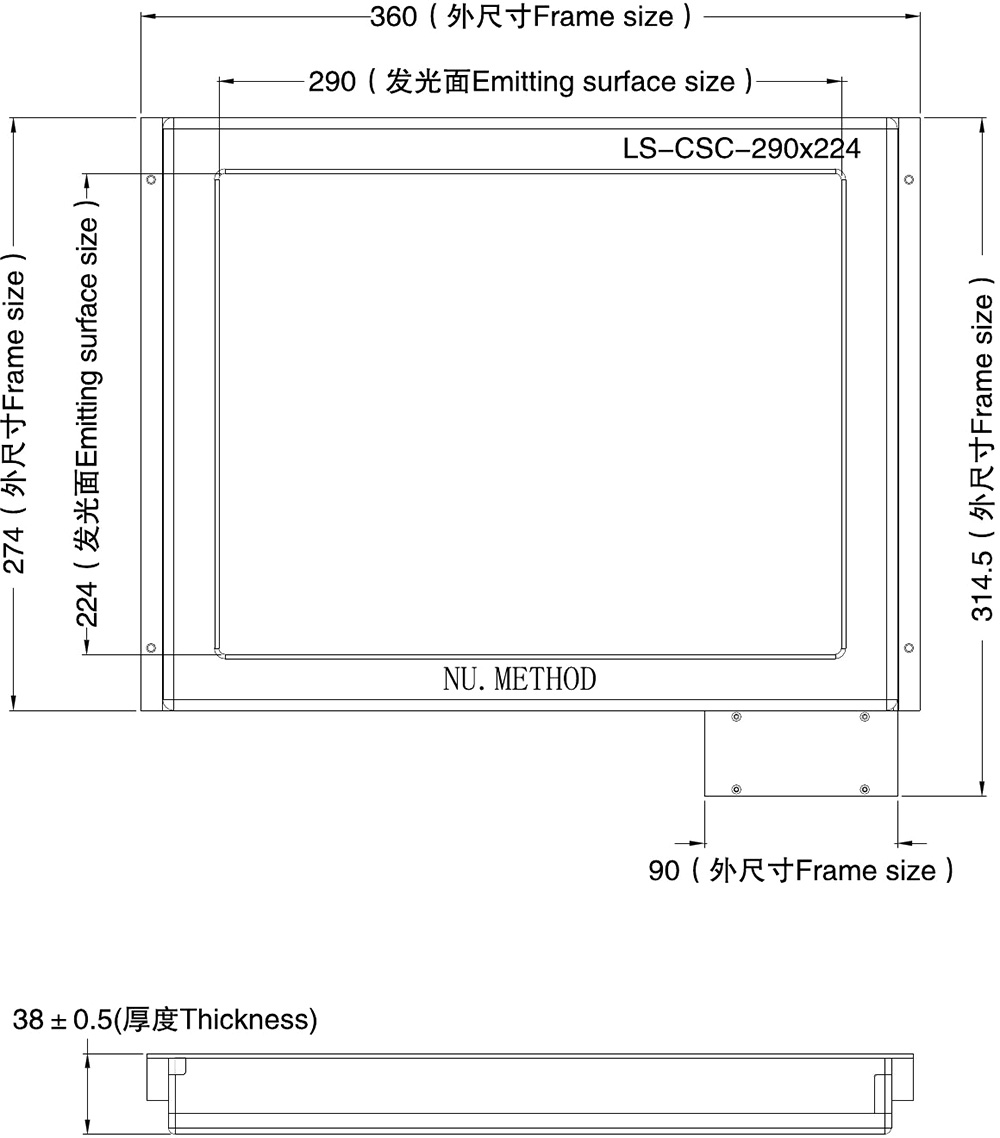

    9.外形尺寸图(mm)
